Korytko KCL/KCOL200H60/3, gr.blachy 0,7 mm (3m) | 160820 Baks

Opis i Kluczowe Cechy

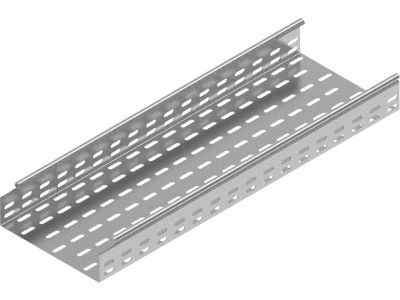

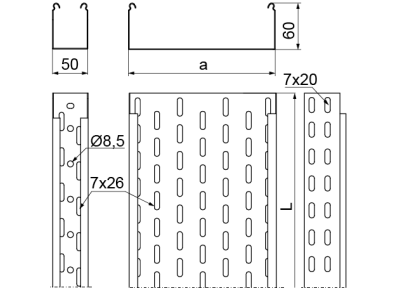

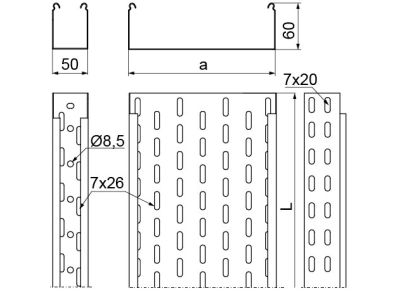

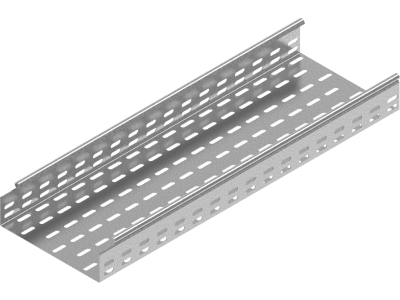

Korytko kablowe KCL/KCOL200H60/3 marki BAKS to zaawansowane rozwiązanie konstrukcyjne przeznaczone do profesjonalnego prowadzenia tras kablowych w wymagających środowiskach przemysłowych i komercyjnych. Produkt charakteryzuje się szerokością 200 mm oraz wysokością boku 60 mm, co pozwala na bezpieczne ułożenie znacznej liczby przewodów o różnych przekrojach. Wykonanie z blachy o grubości 0,7 mm gwarantuje optymalny kompromis między lekkością konstrukcji a jej sztywnością i wytrzymałością mechaniczną.

• System bezłącznikowy: Innowacyjna konstrukcja umożliwia łączenie koryt poprzez wsunięcie jednego elementu w drugi, co eliminuje konieczność stosowania dodatkowych łączników zewnętrznych.
• Bezpieczeństwo pożarowe E-90: Korytko zostało zaprojektowane tak, aby w odpowiednim systemie montażowym spełniać rygorystyczne wymogi podtrzymania funkcji elektrycznych w czasie pożaru przez 90 minut.
• Długość 3 metrów: Standardowy odcinek pozwala na szybkie tempo prac instalacyjnych i redukcję liczby punktów styku na długich trasach.
• Perforacja: Precyzyjnie rozmieszczone otwory ułatwiają wentylację kabli oraz montaż osprzętu i uchwytów.

Zgodność z Normami

Produkt został wykonany zgodnie z najwyższymi standardami jakościowymi obowiązującymi w branży elektroinstalacyjnej. Kluczowym aspektem jest zgodność z normą DIN 4102-12, co potwierdza przydatność korytka w systemach bezpieczeństwa pożarowego (klasa E-90). Zastosowanie odpowiednich powłok antykorozyjnych zapewnia długowieczność instalacji zgodnie z normą PN-EN ISO 1461 lub PN-EN 10346, zależnie od specyfikacji wykończenia materiałowego.

Zastosowanie

Korytko KCL/KCOL200H60/3 znajduje szerokie zastosowanie w budownictwie wielkokubaturowym, halach produkcyjnych oraz obiektach użyteczności publicznej. Dzięki certyfikacji E-90 jest idealnym wyborem do prowadzenia linii zasilających systemy oddymiania, oświetlenia awaryjnego oraz zasilania wind pożarowych. Może być montowane zarówno na wspornikach ściennych, jak i na konstrukcjach podwieszanych pod stropem, tworząc stabilne i estetyczne magistrale kablowe.

Wskazówki Montażowe

Montaż systemu bezłącznikowego BAKS jest intuicyjny i znacząco skraca czas pracy instalatora. Poniżej znajdują się kluczowe zalecenia:

• Łączenie: Końce koryt należy wsunąć jeden w drugi na odpowiednią głębokość, a następnie zabezpieczyć połączenie dedykowanymi śrubami (np. SGK M6x12), co zapewnia ciągłość mechaniczną i elektryczną.
• Rozstaw podpór: Dla zachowania deklarowanych parametrów obciążenia i stabilności trasy, zaleca się stosowanie podpór w odstępach zgodnych z tabelą obciążeń producenta (zazwyczaj co 1,2 m do 1,5 m).
• Ochrona kabli: Przed układaniem przewodów należy upewnić się, że krawędzie cięte zostały zabezpieczone, aby uniknąć uszkodzenia izolacji.
• Uziemienie: Całość trasy powinna zostać objęta systemem połączeń wyrównawczych zgodnie z projektem instalacji elektrycznej.

FAQ

• Czy do łączenia koryt KCL/KCOL potrzebuję dodatkowych łączników? Nie, system ten jest bezłącznikowy. Korytka łączy się metodą "wtykową" i skręca śrubami, co obniża koszty inwestycji i przyspiesza montaż.
• Co oznacza funkcja E-90? Oznacza to, że system tras kablowych zachowuje swoją integralność i zapewnia ciągłość dostawy energii do urządzeń bezpieczeństwa przez minimum 90 minut w warunkach pożaru.
• Czy korytko można docinać na wymiar? Tak, korytka można docinać przy użyciu odpowiednich narzędzi, pamiętając o zabezpieczeniu antykorozyjnym miejsc cięcia (np. cynkiem w sprayu).
