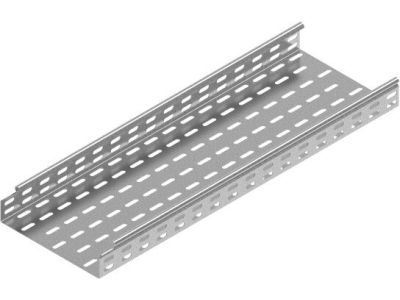

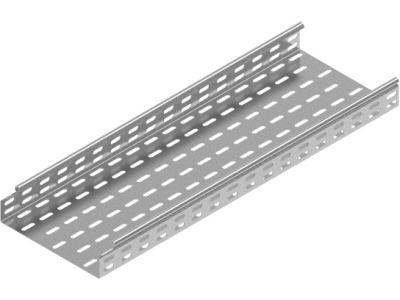

Korytko KCJ300H50/3N, gr.blachy 1,0 mm (3m) | 151030 Baks

Opis i Kluczowe Cechy

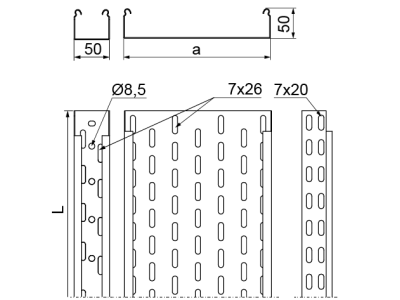

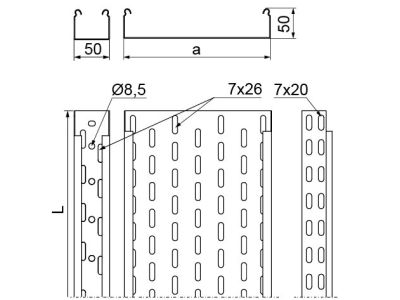

Korytko kablowe KCJ300H50/3N marki BAKS to zaawansowane rozwiązanie konstrukcyjne dedykowane do profesjonalnego prowadzenia tras kablowych w instalacjach przemysłowych i komercyjnych. Produkt charakteryzuje się szerokością 300 mm oraz wysokością boku 50 mm, co pozwala na bezpieczne ułożenie znacznej ilości przewodów zasilających i sterowniczych. Wykonanie z blachy o grubości 1,0 mm gwarantuje wysoką sztywność konstrukcji oraz odporność na odkształcenia pod wpływem obciążenia kablami.

• System bezłącznikowy: Innowacyjna konstrukcja umożliwia łączenie koryt poprzez bezpośrednie wsunięcie jednego elementu w drugi, co eliminuje konieczność stosowania dodatkowych łączników zewnętrznych.
• Optymalizacja kosztów: Dzięki redukcji elementów złącznych, czas montażu ulega znacznemu skróceniu, co bezpośrednio przekłada się na niższe koszty robocizny.
• Trwałość materiałowa: Zastosowanie wysokiej jakości stali zapewnia długowieczność instalacji nawet w wymagających warunkach eksploatacyjnych.
• Perforacja: Gęsta perforacja dna koryta ułatwia odprowadzanie ciepła z kabli oraz umożliwia precyzyjne mocowanie opasek kablowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektroinstalacyjnej. Korytko KCJ300H50/3N spełnia wymagania normy PN-EN 61537, która określa parametry systemów koryt i drabin kablowych do prowadzenia przewodów. Zapewnia to pełną kompatybilność z innymi elementami systemowymi BAKS oraz gwarantuje deklarowaną wytrzymałość mechaniczną i ciągłość elektryczną niezbędną do celów ochrony przeciwporażeniowej.

Zastosowanie

Korytko KCJ300H50/3N znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz przemyśle. Jest idealnym wyborem do:

• Hal produkcyjnych i magazynowych, gdzie wymagana jest wysoka nośność tras kablowych.
• Centrów danych i serwerowni, zapewniając uporządkowane prowadzenie magistral teleinformatycznych.
• Budynków użyteczności publicznej, takich jak biurowce czy centra handlowe.
• Infrastruktury energetycznej, gdzie kluczowa jest niezawodność i szybkość rozbudowy systemu.

Wskazówki Montażowe

Montaż systemu bezłącznikowego BAKS jest intuicyjny, jednak wymaga zachowania standardów technicznych dla zapewnienia maksymalnej stabilności:

• Łączenie: Końce koryt należy wsunąć jeden w drugi na głębokość przewidzianą przez producenta.
• Skręcanie: Połączenie należy zabezpieczyć śrubami montażowymi (zalecane śruby SGK M6x12 lub SGN M6x12), co gwarantuje sztywność mechaniczną i ciągłość galwaniczną.
• Rozstaw podpór: Dla zachowania optymalnych parametrów nośności, zaleca się montaż wsporników lub wieszaków w odstępach od 1,5 m do 2,0 m, zależnie od przewidywanego ciężaru kabli.
• Ochrona krawędzi: W miejscach cięcia koryta należy zabezpieczyć krawędzie farbą cynkową, aby zapobiec korozji.

FAQ

• Czy system bezłącznikowy wymaga dodatkowych łączników? Nie, konstrukcja korytka KCJ300H50/3N pozwala na łączenie typu "wtyk-gniazdo", co eliminuje potrzebę kupowania osobnych łączników bocznych.
• Jaka jest długość pojedynczego odcinka? Standardowa długość koryta wynosi 3 metry, co pozwala na szybkie pokrycie dużych dystansów przy minimalnej liczbie połączeń.
• Czy korytko można montować pionowo? Tak, po zastosowaniu odpowiednich uchwytów ściennych i zabezpieczeniu kabli przed zsuwaniem się, korytko może być wykorzystywane w pionowych ciągach instalacyjnych.
