Korytko KCJ100H50/3N, gr.blachy 1,0 mm (3m) | 151010 Baks

Opis i Kluczowe Cechy

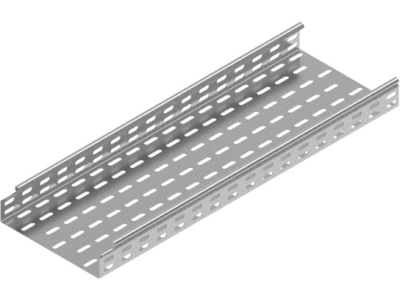

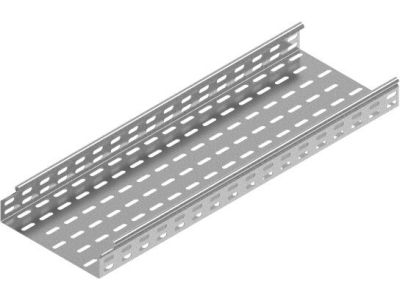

Korytko kablowe KCJ100H50/3N marki BAKS to profesjonalne rozwiązanie przeznaczone do budowy zaawansowanych tras kablowych w obiektach przemysłowych i komercyjnych. Kluczowym wyróżnikiem tego modelu jest innowacyjny system bezłącznikowy, który pozwala na bezpośrednie łączenie odcinków poprzez wsunięcie jednego elementu w drugi. Takie rozwiązanie eliminuje konieczność stosowania dodatkowych łączników, co znacząco redukuje koszty inwestycji oraz skraca czas prac instalacyjnych.

• Solidna konstrukcja: Wykorzystanie blachy o grubości 1,0 mm gwarantuje wysoką sztywność konstrukcji oraz odporność na odkształcenia pod wpływem obciążenia kablami.

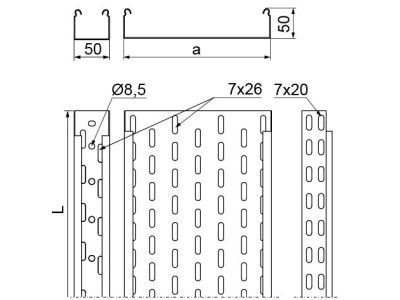

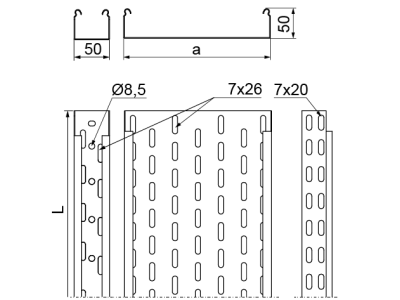

• Wymiary techniczne: Szerokość 100 mm oraz wysokość boku 50 mm pozwalają na optymalne ułożenie przewodów sterowniczych i zasilających.
• Długość handlowa: Odcinek o długości 3 metrów umożliwia szybkie pokrycie dużych dystansów przy minimalnej liczbie punktów styku.
• System zatrzaskowy: Specjalnie wyprofilowane końce korytka umożliwiają stabilne skręcenie elementów po ich uprzednim nasunięciu.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów koryt metalowych do prowadzenia przewodów. Materiał użyty do produkcji przechodzi proces cynkowania metodą Sendzimira (PN-EN 10346:2015-09), co zapewnia skuteczną ochronę antykorozyjną w środowiskach o umiarkowanej wilgotności. Korytko spełnia wymagania bezpieczeństwa elektrycznego oraz mechanicznego, co jest niezbędne przy odbiorach technicznych instalacji w standardzie przemysłowym.

Zastosowanie

Korytko KCJ100H50/3N znajduje szerokie zastosowanie w nowoczesnym elektroinstalatorstwie. Jest idealnym wyborem do prowadzenia tras kablowych w halach magazynowych, zakładach produkcyjnych oraz w przestrzeniach podstropowych budynków biurowych. Dzięki swojej wytrzymałości, doskonale sprawdza się jako wsparcie dla kabli energetycznych, telekomunikacyjnych oraz przewodów automatyki budynkowej. System bezłącznikowy jest szczególnie doceniany w miejscach, gdzie liczy się estetyka wykończenia i szybkość realizacji projektu.

Wskazówki Montażowe

Montaż korytka KCJ100H50/3N jest intuicyjny, jednak wymaga zachowania standardów technicznych dla zapewnienia pełnej nośności trasy:

• Łączenie: Końce koryt należy wsunąć jeden w drugi na głębokość przewidzianą przez producenta, a następnie zabezpieczyć połączenie dedykowanymi śrubami montażowymi (komplet śrub SGK M6x12 lub SGM M6x12).
• Rozstaw podpór: Zaleca się stosowanie wsporników lub wysięgników w odstępach dostosowanych do przewidywanego obciążenia liniowego, zazwyczaj co 1,5 do 2 metrów.
• Cięcie: W przypadku konieczności skrócenia odcinka, należy użyć narzędzi niepowodujących przegrzania blachy, aby zachować właściwości antykorozyjne powłoki cynkowej.
• Uziemienie: Należy pamiętać o zapewnieniu ciągłości elektrycznej całej trasy kablowej zgodnie z przepisami PBUE.

FAQ

1. Czy do połączenia dwóch korytek KCJ potrzebuję dodatkowych łączników?
Nie, system KCJ jest systemem bezłącznikowym. Korytka łączy się poprzez wsunięcie jednego w drugie i skręcenie śrubami, co eliminuje potrzebę kupowania osobnych łączników wzdłużnych.

2. Jaka jest grubość blachy w tym modelu?
Model KCJ100H50/3N wykonany jest z blachy o grubości 1,0 mm, co stanowi kompromis między lekkością konstrukcji a jej wysoką wytrzymałością mechaniczną.

3. Czy korytko można stosować na zewnątrz budynków?
Standardowe cynkowanie metodą Sendzimira jest przeznaczone głównie do zastosowań wewnętrznych. W przypadku montażu w środowisku agresywnym lub zewnętrznym, zaleca się konsultację w celu dobrania odpowiedniej powłoki ochronnej (np. cynk ogniowy).
