Korytko KCJ100H100/3N, gr.blachy 1,0 mm (3m) | 110410 Baks

Opis i Kluczowe Cechy

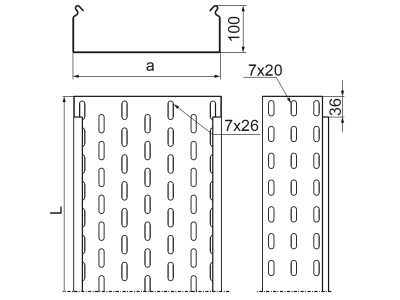

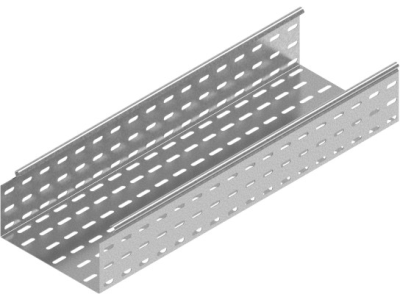

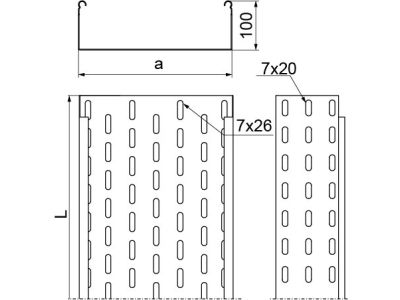

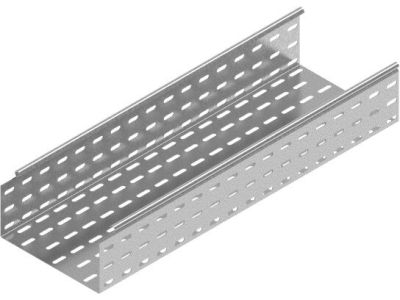

Korytko kablowe KCJ100H100/3N marki BAKS to profesjonalne rozwiązanie konstrukcyjne przeznaczone do budowy zaawansowanych tras kablowych w obiektach przemysłowych i komercyjnych. Produkt charakteryzuje się wysokością boku wynoszącą 100 mm oraz szerokością 100 mm, co pozwala na bezpieczne i uporządkowane prowadzenie wiązek przewodów o znacznych średnicach. Wykonanie z blachy o grubości 1,0 mm gwarantuje optymalną sztywność konstrukcji oraz wysoką odporność na obciążenia mechaniczne.

• System bezłącznikowy: Innowacyjna konstrukcja umożliwia łączenie koryt poprzez bezpośrednie wsunięcie jednego elementu w drugi, co eliminuje konieczność stosowania dodatkowych łączników zewnętrznych.
• Oszczędność czasu: Dzięki redukcji elementów montażowych, instalatorzy mogą znacząco przyspieszyć prace na obiekcie.
• Stabilność połączenia: Po wsunięciu koryt, stabilizacja następuje poprzez skręcenie elementów, co zapewnia ciągłość elektryczną i mechaniczną trasy.
• Długość handlowa: Odcinek o długości 3 metrów pozwala na szybkie pokrycie dużych dystansów przy minimalnej liczbie punktów styku.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów koryt metalowych do prowadzenia przewodów. Wykorzystanie wysokiej jakości stali oraz precyzyjne tłoczenie zapewniają pełną kompatybilność z osprzętem systemowym BAKS. Korytko spełnia wymagania w zakresie ciągłości elektrycznej, co jest kluczowe dla poprawnego uziemienia instalacji i zapewnienia bezpieczeństwa przeciwpożarowego.

Zastosowanie

Korytko KCJ100H100/3N znajduje szerokie zastosowanie w nowoczesnym budownictwie elektroenergetycznym. Jest idealnym wyborem do prowadzenia magistral zasilających, kabli sterowniczych oraz przewodów teleinformatycznych w halach produkcyjnych, centrach logistycznych oraz serwerowniach. Dzięki solidnej konstrukcji o grubości 1,0 mm, system doskonale sprawdza się w miejscach, gdzie wymagana jest wysoka nośność przy zachowaniu estetyki prowadzenia instalacji podstropowych lub ściennych.

Wskazówki Montażowe

Montaż systemu bezłącznikowego BAKS jest intuicyjny, jednak wymaga zachowania standardów technicznych dla zapewnienia trwałości trasy:

• Łączenie: Końce koryt należy wsunąć jeden w drugi na odpowiednią głębokość, a następnie zabezpieczyć dedykowanymi śrubami montażowymi (zazwyczaj komplet śrub SGK M6x12 lub SGN M6x12).
• Rozstaw podpór: Zaleca się optymalne rozmieszczenie wysięgników lub wieszaków zgodnie z tabelą obciążeń producenta, aby uniknąć nadmiernych ugięć blachy o grubości 1,0 mm.
• Ochrona krawędzi: W miejscach cięcia korytka należy zabezpieczyć krawędzie farbą cynkową, aby zapobiec korozji i chronić izolację kabli przed uszkodzeniem.

FAQ

• Czy do łączenia koryt KCJ potrzebuję dodatkowych łączników? Nie, korytka z serii KCJ posiadają system bezłącznikowy, co oznacza, że są formowane w sposób umożliwiający kielichowe łączenie typu "wsuwka".
• Jaka jest grubość blachy w tym modelu? Model KCJ100H100/3N jest wykonany z blachy o grubości 1,0 mm, co stanowi złoty środek między wagą elementu a jego wytrzymałością mechaniczną.
• Czy korytko można stosować na zewnątrz? Standardowe wykonanie jest przeznaczone do środowisk o niskiej korozyjności. W przypadku montażu w trudnych warunkach atmosferycznych należy upewnić się, że powłoka antykorozyjna jest odpowiednia dla danej kategorii korozyjności środowiska.
