Korytko KCJ/KCOJ200H60/3, gr.blachy 1,0 mm (3m) | 161020 Baks

Opis i Kluczowe Cechy

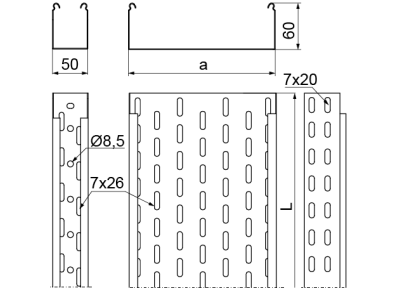

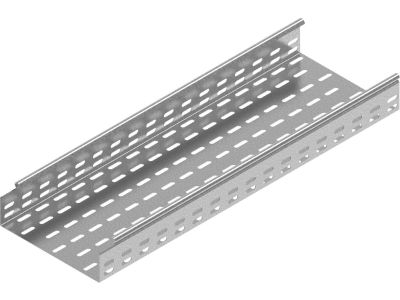

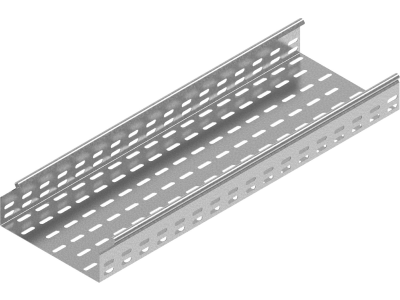

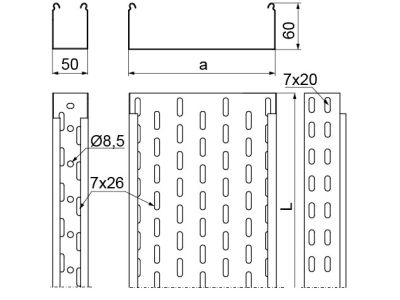

Korytko kablowe KCJ/KCOJ200H60/3 marki BAKS to profesjonalne rozwiązanie przeznaczone do budowy zaawansowanych tras kablowych w instalacjach przemysłowych i komercyjnych. Produkt charakteryzuje się szerokością 200 mm oraz wysokością boku 60 mm, co pozwala na bezpieczne i uporządkowane prowadzenie dużej ilości przewodów. Wykonanie z blachy o grubości 1,0 mm gwarantuje wysoką sztywność konstrukcji oraz odporność na obciążenia mechaniczne. Kluczowym atutem jest innowacyjny system bezłącznikowy, który umożliwia łączenie koryt poprzez wsunięcie jednego elementu w drugi (metoda kielichowa) i skręcenie ich śrubami. Takie rozwiązanie znacząco przyspiesza prace instalacyjne, eliminując konieczność stosowania dodatkowych łączników zewnętrznych i redukując koszty materiałowe.

• Szerokość: 200 mm zapewniająca optymalną przestrzeń dla kabli zasilających i sterowniczych.
• Wysokość boku: 60 mm umożliwiająca bezpieczne układanie wiązek o większej średnicy.
• Grubość blachy: 1,0 mm zapewniająca stabilność i trwałość mechaniczną trasy.
• System bezłącznikowy: Szybki montaż typu "wsuń i skręć" zwiększający efektywność pracy instalatora.
• Długość: Odcinek 3-metrowy pozwala na szybkie pokrycie dużych dystansów przy minimalnej liczbie połączeń.

Zgodność z Normami

Produkt został zaprojektowany z myślą o najwyższych standardach bezpieczeństwa. Korytko KCJ/KCOJ200H60/3 spełnia rygorystyczne wymagania w zakresie podtrzymania funkcji elektrycznych w warunkach pożaru, co potwierdza zgodność z systemem E-90 (zgodnie z normą DIN 4102-12). Oznacza to, że trasa kablowa zachowuje swoją integralność i zdolność do przesyłu energii przez co najmniej 90 minut w ekstremalnych temperaturach pożarowych. Jest to kluczowy parametr dla systemów oddymiania, oświetlenia awaryjnego oraz zasilania wind pożarowych.

Zastosowanie

Korytko znajduje szerokie zastosowanie w obiektach o podwyższonych wymaganiach przeciwpożarowych oraz w budownictwie przemysłowym. Idealnie sprawdza się w:

• Halach produkcyjnych i magazynowych o dużych rozpiętościach podpór.
• Centrach logistycznych, gdzie wymagana jest wysoka nośność tras kablowych.
• Budynkach użyteczności publicznej, w tym w tunelach i garażach podziemnych, gdzie wymagana jest certyfikacja E-90.
• Instalacjach automatyki przemysłowej do separacji i prowadzenia przewodów sygnałowych.

Wskazówki Montażowe

Montaż korytka KCJ/KCOJ200H60/3 powinien odbywać się zgodnie z dokumentacją techniczną producenta BAKS. Dzięki systemowi bezłącznikowemu, proces łączenia polega na wsunięciu końca jednego korytka w drugie (specjalnie wyprofilowane zakończenie). Połączenie należy zabezpieczyć śrubami montażowymi (zazwyczaj śruby SGK M6x12 lub SGN M6x12), co zapewnia ciągłość elektryczną i mechaniczną trasy. W przypadku instalacji w systemie E-90, należy ściśle przestrzegać rozstawu podpór oraz rodzaju kotew montażowych określonych w aprobacie technicznej, aby zagwarantować deklarowaną odporność ogniową.

FAQ

• Czy do łączenia koryt potrzebuję dodatkowych łączników? Nie, korytka z serii KCJ/KCOJ posiadają zintegrowane zakończenia pozwalające na łączenie wsuwane, co eliminuje potrzebę stosowania osobnych łączników.
• Co oznacza funkcja E-90? Jest to klasyfikacja odporności ogniowej, która gwarantuje, że system trasy kablowej (korytka, wsporniki, kable) zapewni ciągłość dostawy prądu przez 90 minut w trakcie pożaru.
• Czy korytko można skracać na budowie? Tak, korytko można dociąć do wymaganej długości, jednak po cięciu należy zabezpieczyć krawędzie przed korozją i pamiętać, że w miejscu cięcia tracimy fabryczne zakończenie bezłącznikowe.
