Korytko kablowe LKS perforowane 60x200, St, FS LKS 620 3M FS (3m) | 6048816 Obo Bettermann

Opis i Kluczowe Cechy

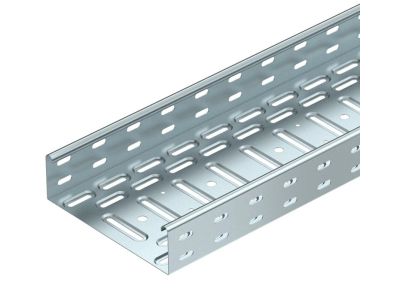

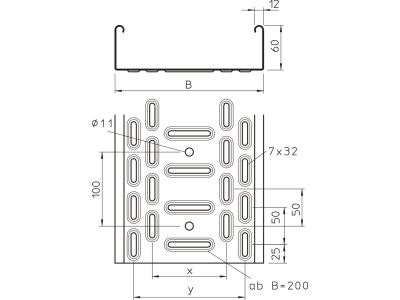

Korytko kablowe LKS 620 3M FS o numerze katalogowym 6048816 to profesjonalne rozwiązanie systemowe od renomowanego producenta Obo Bettermann, zaprojektowane z myślą o bezpiecznym i uporządkowanym prowadzeniu tras kablowych. Produkt charakteryzuje się wymiarami 60 mm wysokości boku oraz 200 mm szerokości podstawy, co zapewnia optymalną przestrzeń dla wiązek przewodów zasilających i sterowniczych. Wykonanie ze stali ocynkowanej metodą Sendzimira (FS) gwarantuje wysoką odporność na korozję w warunkach wewnętrznych, co jest kluczowe dla zachowania długowieczności instalacji elektroenergetycznej.

• Perforacja boczna i denna: Specjalnie zaprojektowany układ otworów umożliwia nie tylko swobodną cyrkulację powietrza, zapobiegając przegrzewaniu się kabli, ale także ułatwia montaż osprzętu i mocowanie przewodów za pomocą opasek kablowych.
• Długość handlowa 3 metry: Standardowy odcinek o długości 3000 mm pozwala na szybkie pokrycie dużych dystansów przy minimalnej liczbie połączeń stykowych.
• Stabilność konstrukcyjna: Odpowiednia grubość blachy stalowej zapewnia sztywność korytka nawet przy pełnym obciążeniu kablami, co minimalizuje ryzyko ugięć trasy.

Zgodność z Normami

Systemy koryt kablowych Obo Bettermann są produkowane zgodnie z rygorystycznymi normami europejskimi, co potwierdza ich przydatność w wymagających projektach przemysłowych. Produkt spełnia wymagania normy PN-EN 61537, która określa właściwości i metody badań systemów koryt i drabin kablowych do prowadzenia przewodów. Dzięki procesowi cynkowania metodą Sendzimira zgodnie z normą DIN EN 10346, powłoka ochronna jest trwale związana z podłożem stalowym, co chroni krawędzie cięte przed korozją elektrochemiczną.

Zastosowanie

Korytko LKS 620 znajduje szerokie zastosowanie w nowoczesnym budownictwie kubaturowym oraz obiektach przemysłowych. Jest idealnym wyborem do:

• Hal produkcyjnych i magazynowych: Gdzie wymagane jest prowadzenie tras kablowych pod stropem lub wzdłuż ścian.
• Centrów danych i serwerowni: Perforacja ułatwia odprowadzanie ciepła z gęsto ułożonych kabli teleinformatycznych.
• Instalacji podtynkowych i natynkowych: W budynkach użyteczności publicznej, zapewniając estetyczne i bezpieczne maskowanie okablowania.
• Budowy maszyn: Jako element konstrukcyjny do doprowadzania zasilania do szaf sterowniczych i pulpitów operatorskich.

Wskazówki Montażowe

Podczas instalacji korytka LKS 620 3M FS należy zwrócić uwagę na kilka kluczowych aspektów technicznych, aby zapewnić maksymalną nośność systemu:

• Rozstaw podpór: Zaleca się stosowanie wsporników ściennych lub wieszaków sufitowych w odstępach zgodnych z tabelą obciążeń producenta (zazwyczaj co 1,5 m do 2 m).
• Łączenie odcinków: Do połączenia dwóch korytek należy używać dedykowanych łączników wzdłużnych, które zapewniają ciągłość elektryczną i mechaniczną trasy.
• Ochrona kabli: W miejscach cięcia korytka zaleca się stosowanie uszczelek krawędziowych lub dokładne gratowanie krawędzi, aby uniknąć uszkodzenia izolacji przewodów podczas ich przeciągania.
• Uziemienie: Cały system koryt powinien zostać włączony do głównej szyny wyrównawczej obiektu, co jest niezbędne dla zapewnienia ochrony przeciwporażeniowej.

FAQ

• Czy korytko nadaje się do montażu na zewnątrz? Model FS (ocynk Sendzimira) jest dedykowany głównie do zastosowań wewnętrznych. W środowiskach zewnętrznych lub agresywnych chemicznie zaleca się stosowanie wersji ocynkowanej ogniowo (FT) lub stali nierdzewnej (V2A/V4A).
• Jaka jest maksymalna szerokość dostępna w tej serii? Seria LKS obejmuje różne szerokości, jednak model 620 o szerokości 200 mm jest jednym z najpopularniejszych wyborów dla średnich instalacji.
• Czy do korytka można dokupić pokrywę? Tak, system Obo Bettermann przewiduje dedykowane pokrywy zatrzaskowe, które chronią kable przed kurzem i uszkodzeniami mechanicznymi.
