Korytko kablowe grzebieniowe KKG 40x80mm | KKG_4080-2 Erko

Opis i Kluczowe Cechy

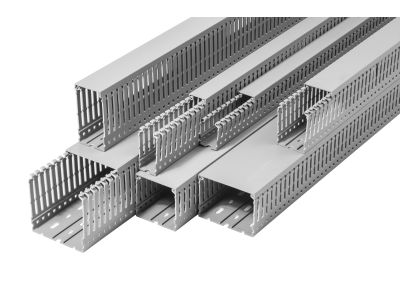

Korytko kablowe grzebieniowe KKG 40x80mm (symbol KKG_4080-2) to element instalacyjny przeznaczony do prowadzenia przewodów w szafach sterowniczych i rozdzielnicach. Wykonane z technopolimeru na bazie PCV o właściwościach samogasnących i klasie palności V0, zapewnia wysoki poziom bezpieczeństwa pożarowego w rozdzielnicy. Perforowane dno zgodne z normą DIN 43659 ułatwia wentylację oraz mocowanie, a elastyczne żebra umożliwiają wielokrotne odginanie i zaginanie w trakcie montażu. Korytko ma długość 2 m, dostępne w 11 rozmiarach – to rozwiązanie daje elastyczność w dopasowaniu do potrzeb instalacji.

• Klasa palności V0: materiał samogasnący – w przypadku pożaru ogranicza rozprzestrzenianie ognia, podnosząc bezpieczeństwo całej instalacji.
• Perforowane dno zgodne z DIN 43659: umożliwia szybkie mocowanie przewodów opaskami oraz naturalną wentylację, co zapobiega przegrzewaniu się kabli.
• Plastyczne i wytrzymałe żebra: możliwość wielokrotnego odginania i ponownego zaginania bez uszkodzenia – ułatwia to prowadzenie wiązek przewodów i późniejsze modyfikacje.
• Długość 2 m i szeroki wybór rozmiarów: 11 wariantów od 25×40 mm do 100×60 mm – pozwala precyzyjnie dobrać korytko do ilości i przekroju kabli.
• Łatwy montaż akcesoriów: konstrukcja korytka umożliwia szybkie instalowanie łączników, narożników i innych elementów systemu bez użycia specjalistycznych narzędzi.

Zgodność z Normami

Korytko kablowe KKG posiada perforowane dno zaprojektowane zgodnie z normą DIN 43659. Produkt spełnia wymagania europejskich standardów bezpieczeństwa oraz posiada certyfikat CE. Materiał (technopolimer PCV) cechuje się samogasnącością i klasą palności V0 zgodną z normami dotyczącymi materiałów elektroizolacyjnych.

Zastosowanie

Korytko kablowe KKG 40x80mm znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, szczególnie w rozdzielnicach i szafach sterowniczych, gdzie wymagane jest bezpieczne i estetyczne prowadzenie przewodów.

• Prowadzenie wiązek przewodów sterowniczych i sygnałowych w szafach PLC oraz systemach automatyki budynkowej.
• Organizacja okablowania w rozdzielnicach głównych i podrozdzielnicach obiektów przemysłowych.
• Instalacja w suchych pomieszczeniach technicznych, serwerowniach i pomieszczeniach rozdzielni niskiego napięcia.
• Tworzenie przejść kablowych między sekcjami szaf sterowniczych – dzięki elastycznym żebrom możliwe jest łatwe dopasowanie trasy.

Wskazówki Montażowe

Montaż korytka kablowego KKG powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w szafie. Korytko mocuje się do szyny montażowej lub ścianki szafy za pomocą dedykowanych akcesoriów. Przekrój przewodów oraz sposób ich ułożenia należy dobrać zgodnie z projektem instalacji oraz obowiązującymi normami. W przypadku tworzenia odgałęzień lub łączenia odcinków korytek stosuj łączniki producenta. Moment dokręcania śrub mocujących – postępuj zgodnie z dokumentacją techniczną.

FAQ

• Czy korytko KKG 40x80mm nadaje się do montażu w szafach zewnętrznych? Produkt przeznaczony jest do stosowania wewnątrz pomieszczeń suchych (w szafach sterowniczych i rozdzielnicach). Nie posiada deklarowanej odporności na działanie wilgoci ani promieniowania UV.
• Jakie akcesoria można stosować z tym korytkiem? System KKG oferuje łączniki, narożniki, zaślepki i uchwyty montażowe – wszystkie zaprojektowane do szybkiego montażu bez narzędzi. Więcej informacji w katalogu producenta.
• Czy korytko można ciąć na wymiar? Tak, korytko można przycinać przy użyciu piły ręcznej lub nożyc do tworzyw sztucznych. Należy zachować ostrożność, aby nie uszkodzić żeber. Po przycięciu zaleca się usunięcie ostrych krawędzi.
