Korytko kablowe grzebieniowe KKG 40X40mm | KKG_4040-2 Erko

Opis i Kluczowe Cechy

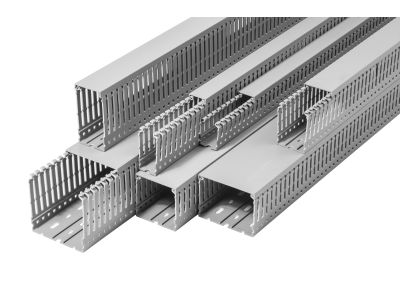

Korytko kablowe grzebieniowe KKG o wymiarach 40×40 mm (symbol KKG_4040-2) to element instalacyjny przeznaczony do prowadzenia i organizacji przewodów w szafach sterowniczych oraz rozdzielniach. Wykonane z technopolimeru na bazie PCV o właściwościach samogasnących i klasie palności V0, zapewnia podwyższony poziom bezpieczeństwa pożarowego. Perforowane dno zgodne z normą DIN 43659 ułatwia wentylację i mocowanie kabli, a plastyczne żebra umożliwiają wielokrotne odginanie i zaginanie bez ryzyka pęknięcia. Korytko ma długość 2 metrów, co pozwala na elastyczne dopasowanie do potrzeb instalacji.

• Materiał samogasnący (klasa palności V0): Zwiększone bezpieczeństwo – materiał nie podtrzymuje palenia, co jest kluczowe w szafach sterowniczych i rozdzielniach.
• Perforowane dno zgodne z normą DIN 43659: Zapewnia swobodną cyrkulację powietrza, odprowadzanie ciepła i łatwe mocowanie przewodów za pomocą opasek kablowych.
• Plastyczne żebra: Możliwość wielokrotnego odginania i zaginania bez pękania – ułatwia prowadzenie kabli i modyfikacje instalacji w trakcie eksploatacji.
• Długość 2 m, wymiary 40×40 mm: Uniwersalny rozmiar do typowych szaf sterowniczych; możliwość łączenia odcinków w dłuższe trasy.
• Dostępność w 11 rozmiarach (od 25×40 mm do 100×60 mm): Możliwość doboru przekroju korytka do ilości i grubości prowadzonych kabli.

Zgodność z Normami

Korytko kablowe KKG posiada perforowane dno zaprojektowane zgodnie z normą DIN 43659. Materiał o klasie palności V0 spełnia wymagania europejskich norm bezpieczeństwa pożarowego dla komponentów instalacji elektrycznych. Produkt jest zgodny z obowiązującymi dyrektywami UE i oznaczony znakiem CE.

Zastosowanie

Korytka kablowe grzebieniowe KKG znajdują zastosowanie w szafach sterowniczych, rozdzielniach głównych i podrzędnych oraz w systemach automatyki budynkowej. Umożliwiają estetyczne i bezpieczne prowadzenie wiązek kablowych, ułatwiając identyfikację i serwisowanie instalacji.

• Porządkowanie przewodów w szafach sterowniczych – łatwe mocowanie i czytelne rozmieszczenie kabli.
• Prowadzenie kabli w rozdzielniach elektrycznych – zapewnienie odpowiednich odstępów i wentylacji.
• Instalacje w automatyce budynkowej – prowadzenie przewodów sterowniczych, sygnałowych i energetycznych.
• Wykorzystanie w serwerowniach i centrach danych – organizacja okablowania strukturalnego.

Wskazówki Montażowe

Montaż korytka kablowego powinien być wykonany przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Korytko mocuje się do ściany szafy lub na szynie DIN przy użyciu odpowiednich uchwytów montażowych (akcesoria dostępne osobno). Perforowane dno ułatwia przewlekanie opasek kablowych i mocowanie przewodów. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w szafie. Żebra można wielokrotnie odginać – do precyzyjnego wyłamywania zaleca się użycie narzędzi ręcznych. W przypadku łączenia odcinków korytek stosuj dedykowane łączniki systemowe.

FAQ

• Z jakiego materiału wykonane jest korytko KKG? Podstawa korytka wykonana jest z technopolimeru na bazie PCV, który jest samogasnący i posiada klasę palności V0.
• Czy korytko posiada perforowane dno? Tak, dno jest perforowane, zgodnie z normą DIN 43659, co zapewnia wentylację i możliwość mocowania przewodów opaskami kablowymi.
• Jakie są wymiary korytka KKG_4040-2? Ma ono 40 mm szerokości i 40 mm wysokości, długość 2 metry. Dostępne są również inne rozmiary w serii KKG, np. 25×40 mm, 60×60 mm itd.
