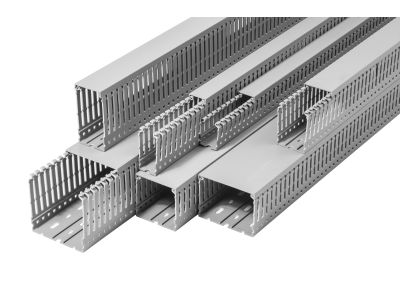

Korytko kablowe grzebieniowe KKG 25X40mm | KKG_2540-2 Erko

Opis i Kluczowe Cechy

Korytko kablowe grzebieniowe KKG 25x40mm (symbol KKG_2540-2) to element instalacyjny przeznaczony do prowadzenia przewodów w szafach sterowniczych oraz rozdzielnicach. Wykonane z technopolimeru (PVC) o właściwościach samogasnących i klasie palności V0 zapewnia wysoki poziom bezpieczeństwa pożarowego. Perforowane dno korytka jest zgodne z normą DIN 43659, co ułatwia wyprowadzanie wiązek kablowych. Długość korytka wynosi 2 m – pozwala na wykonanie instalacji na dłuższych odcinkach bez konieczności łączenia elementów. Plastyczne żebra umożliwiają wielokrotne odginanie i zaginanie podczas montażu, co przyspiesza prace instalacyjne.

• Wymiary 25 x 40 mm (szer. x wys.): kompaktowe gabaryty pozwalają na efektywne wykorzystanie przestrzeni w szafie przy prowadzeniu umiarkowanej liczby przewodów.
• Klasa palności V0: materiał samogasnący – nie podtrzymuje palenia, co minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii instalacji.
• Perforowane dno zgodne z DIN 43659: umożliwia szybkie wyprowadzenie przewodów w pionie i poziomie oraz łatwe mocowanie za pomocą opasek kablowych.
• Plastyczne żebra grzebieniowe: możliwość wielokrotnego odginania i ponownego zaginania bez uszkodzenia materiału – ułatwia dopasowanie trasy kablowej na miejscu montażu.
• Długość 2 m: redukcja liczby łączeń na długich odcinkach, co zwiększa estetykę i niezawodność prowadzenia kabli.

Zgodność z Normami

Korytko kablowe KKG spełnia wymagania normy DIN 43659 dotyczącej perforowanych korytek kablowych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Materiał technopolimerowy charakteryzuje się klasą palności V0 zgodną z normą IEC 60695-11-10.

Zastosowanie

Korytko grzebieniowe KKG 25x40mm znajduje zastosowanie w miejscach wymagających uporządkowanego, bezpiecznego prowadzenia przewodów, zwłaszcza w środowiskach o podwyższonych wymaganiach przeciwpożarowych.

• Montaż w szafach sterowniczych – umożliwia estetyczne rozłożenie wiązek kablowych i ułatwia późniejszą diagnostykę.
• Instalacje w rozdzielnicach przemysłowych i budynkowych – perforowane dno pozwala na łatwe wyprowadzenie przewodów do aparatury modułowej.
• Systemy automatyki budynkowej i sterowania oświetleniem – prowadzenie przewodów sterowniczych i sygnałowych w uporządkowany sposób.
• Przemysłowe linie produkcyjne – zabezpieczenie kabli przed uszkodzeniami mechanicznymi i zapewnienie ładu instalacyjnego.

Wskazówki Montażowe

Montaż korytka kablowego powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w szafie sterowniczej lub rozdzielnicy. Korytko mocuje się do panelu montażowego (np. płyty montażowej) za pomocą wkrętów lub śrub, z zachowaniem odstępów zalecanych przez producenta (zazwyczaj co 40-50 cm). Przed montażem należy odciąć korytko na wymaganą długość – materiał można ciąć nożycami lub piłą do tworzyw sztucznych. Żebra grzebieniowe odgina się ręcznie, aby wprowadzić przewody; po zakończeniu prowadzenia kabli można je ponownie zagiąć, co utrwala trasę. Przekrój przewodów i obciążenie mechaniczne korytka należy dobierać zgodnie z danymi technicznymi producenta, aby nie przekroczyć dopuszczalnego ugięcia.

FAQ

• Czy korytko KKG jest samogasnące? Tak, materiał technopolimerowy (PVC) ma właściwości samogasnące i uzyskuje klasę palności V0, co oznacza, że nie podtrzymuje palenia po usunięciu źródła ognia.
• Jakie są dostępne wymiary korytka w ofercie? Korytka KKG występują w 11 rozmiarach: od 25 x 40 mm (szer. x wys.) do 100 x 60 mm. Wariant 25 x 40 mm (KKG_2540-2) jest opisany w niniejszym tekście.
• Czy można przycinać korytko na wymiar? Tak, można je ciąć na dowolną długość. Materiał jest łatwy w obróbce – wystarczą standardowe narzędzia do tworzyw sztucznych. Należy pamiętać o zachowaniu czystości cięcia, aby nie uszkodzić żeber.
