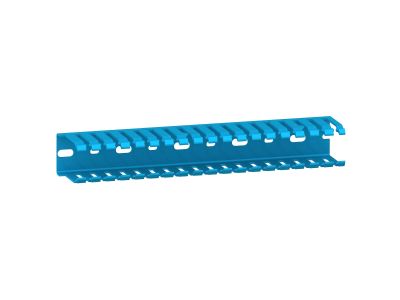

Korytko kablowe do płyty niebieskie 2000x 90 °x 60mm | AK2GA69 Schneider Electric

Opis i Kluczowe Cechy

Korytko kablowe niebieskie AK2GA69 to element wyposażenia rozdzielnic przeznaczony do prowadzenia przewodów na płytach montażowych. Długość 2000 mm, kąt 90° i wysokość 60 mm umożliwiają efektywne prowadzenie tras kablowych z zachowaniem odpowiednich promieni gięcia oraz zmianę kierunku trasy bez konieczności stosowania dodatkowych kształtek.

• Długość 2000 mm: pokrywa duże odcinki płyty montażowej, minimalizując liczbę łączeń i skracając czas instalacji.
• Kąt 90°: umożliwia płynną zmianę kierunku prowadzenia przewodów, co ułatwia rozplanowanie trasy w rozdzielnicy.
• Wysokość 60 mm: zapewnia wystarczającą przestrzeń dla standardowych wiązek przewodów, redukując ryzyko ich przygniecenia lub uszkodzenia.
• Kolor niebieski: ułatwia szybką identyfikację wizualną, np. dla dedykowanych sieci niskiego napięcia lub systemów sterowania.
• Przeznaczone do płyty montażowej: konstrukcja dostosowana do bezpośredniego montażu na płytach w rozdzielnicach, co upraszcza organizację okablowania.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej. Ze względu na brak szczegółowych danych normatywnych w dokumentacji technicznej, zaleca się stosowanie zgodnie z ogólnymi zasadami montażu tras kablowych w rozdzielnicach.

Zastosowanie

Korytko kablowe AK2GA69 znajduje zastosowanie tam, gdzie wymagane jest bezpieczne i uporządkowane prowadzenie przewodów na płytach montażowych w rozdzielnicach elektrycznych.

• Prowadzenie obwodów sterowniczych i zasilających w rozdzielnicach przemysłowych.
• Organizacja okablowania w szafach sterowniczych maszyn i urządzeń.
• Zmiana kierunku trasy kablowej pod kątem 90° bez kolizji z sąsiednimi elementami.
• Przygotowanie estetycznej i łatwej w serwisie instalacji w systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż korytka kablowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Korytko montuje się bezpośrednio na płycie montażowej za pomocą odpowiednich łączników (zgodnie z instrukcją producenta). Przekrój poprzeczny wiązek przewodów należy dobrać tak, aby nie przekroczyć maksymalnej pojemności korytka (wysokość 60 mm) – producent nie podaje konkretnych wartości, dlatego zaleca się zachowanie 20% marginesu luzu. W przypadku łączenia odcinków korytek należy stosować złącza odpowiednie dla danego typu i profilu, a połączenia mechaniczne zabezpieczyć przed przypadkowym rozłączeniem.

FAQ

• Jakie są dokładne wymiary korytka kablowego AK2GA69? Długość całkowita wynosi 2000 mm, kąt załamania 90°, a wysokość (głębokość) 60 mm. Kolor produktu to niebieski.
• Do jakiego rodzaju płyt montażowych pasuje to korytko? Korytko przeznaczone jest do montażu na standardowych płytach montażowych stosowanych w rozdzielnicach modułowych i przemysłowych. Nie wymaga specjalnych adapterów.
• Czy korytko jest wyposażone w pokrywę? W dostępnych danych technicznych nie podano informacji o pokrywie. W celu uzyskania pełnych szczegółów zalecamy kontakt z producentem lub sprawdzenie karty katalogowej.
