Korytko kablowe do płyty niebieskie 2000x 90 °x 30mm | AK2GA39 Schneider Electric

Opis i Kluczowe Cechy

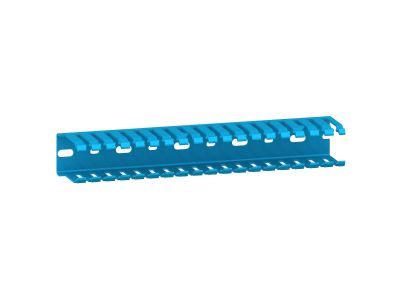

Korytko kablowe niebieskie AK2GA39 to element do prowadzenia kabli w rozdzielnicach i szafach sterowniczych. Przeznaczone do montażu na płycie, o długości 2000 mm, kącie 90° i wysokości 30 mm. Niebieski kolor ułatwia identyfikację wizualną tras kablowych. Produkt dedykowany instalacjom wymagającym zmiany kierunku trasy pod kątem prostym.

• Długość 2000 mm: Pozwala na pokrycie dużych odcinków trasy kablową bez konieczności łączenia wielu krótkich odcinków, co redukuje liczbę złączy i zwiększa estetykę instalacji.
• Kąt 90°: Umożliwia płynną zmianę kierunku prowadzenia kabli o 90°, co jest niezbędne w ciasnych przestrzeniach rozdzielnic i szaf.
• Wysokość 30 mm: Odpowiednia do prowadzenia pojedynczych kabli lub wiązek o niewielkim przekroju, zapewniając optymalne wykorzystanie przestrzeni wewnątrz obudowy.
• Kolor niebieski: Ułatwia szybką identyfikację trasy kablowej, szczególnie w instalacjach wieloobwodowych.
• Montaż na płycie: Projektowane do bezpośredniego mocowania na płycie montażowej rozdzielnicy lub szafy, co upraszcza instalację i zapewnia stabilność.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących systemów prowadzenia kabli. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami. Wykonany z materiałów zapewniających odpowiednią wytrzymałość mechaniczną i odporność na warunki eksploatacyjne w typowych instalacjach elektrycznych.

Zastosowanie

Korytko kablowe AK2GA39 znajduje zastosowanie w profesjonalnych instalacjach elektrycznych, gdzie wymagana jest estetyczna i bezpieczna trasa kablowa.

• Prowadzenie kabli sterowniczych i zasilających w rozdzielnicach głównych i podrozdzielniach.
• Tworzenie tras kablowych w szafach sterowniczych automatyki przemysłowej.
• Organizacja okablowania w systemach sygnalizacji i alarmowych.
• Wykorzystanie w instalacjach domowych i biurowych w ramach rozdzielnic modułowych.

Wskazówki Montażowe

Montaż należy przeprowadzać wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Korytko mocuje się do płyty montażowej za pomocą odpowiednich elementów złącznych (nie dołączonych do zestawu). Przed montażem należy upewnić się, że płyta jest czysta i nośna. Kable układać zgodnie z dopuszczalnym promieniem gięcia oraz obciążeniem mechanicznym korytka (wartości graniczne zgodne z dokumentacją techniczną producenta). Zalecane jest stosowanie osłon na kable w miejscach narażonych na uszkodzenia mechaniczne.

FAQ

• Jaki jest stopień ochrony IP korytka? Producent nie podaje stopnia ochrony IP. Korytko jest elementem systemu prowadzenia kabli montowanym wewnątrz obudowy, dlatego jego stopień ochrony uzależniony jest od szczelności obudowy, w której jest instalowane.
• Czy korytko nadaje się do montażu w rozdzielnicy zewnętrznej? Korytko przeznaczone jest do montażu wewnątrz suchych pomieszczeń. W przypadku instalacji zewnętrznych należy zastosować odpowiednie obudowy hermetyczne i skonsultować się z producentem.
• Jakie kable można prowadzić w tym korytku? Wysokość 30 mm pozwala na prowadzenie kabli o średnicy do ok. 25 mm (w zależności od liczby i sposobu ułożenia). Zaleca się przestrzeganie dopuszczalnego obciążenia mechanicznego korytka i nie przekraczanie maksymalnej liczby kabli określonej w dokumentacji.
