Korytko kablowe do płyty 2000X35X30MM | AK2GA33 Schneider Electric

Opis i Kluczowe Cechy

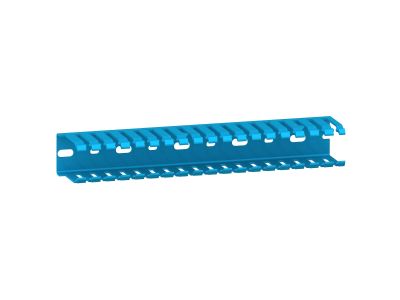

Korytko kablowe AK2GA33 to element systemu prowadzenia przewodów przeznaczony do montażu na płycie montażowej w rozdzielnicach i szafach sterowniczych. Długość całkowita 2000 mm pozwala na efektywne pokrycie dużych odcinków w obrębie obudowy przy minimalnej ilości łączeń. Wąski profil (szer. 35 mm, wys. 30 mm) umożliwia instalację w ograniczonej przestrzeni, nie kolidując z inną aparaturą. Produkt przeznaczony do użytku w suchych pomieszczeniach, wewnątrz obudów.

• Wymiary 2000 x 35 x 30 mm: optymalne dopasowanie do standardowych głębokości szaf i płyty montażowej – pozwala na prowadzenie przewodów wzdłuż całej wysokości bez konieczności łączenia odcinków.
• Niski profil (30 mm): oszczędność miejsca w szafie oraz łatwiejsze prowadzenie przewodów nad aparaturą modułową.
• Przeznaczenie do płyty: mocowanie bezpośrednio na płycie montażowej za pomocą śrub lub w systemie zatrzaskowym (wigi – w zależności od konstrukcji) – stabilne i bezpieczne mocowanie.
• Lekka konstrukcja: ułatwiony transport i montaż nawet na dużych wysokościach.

Zgodność z Normami

Produkt zgodny z ogólnymi wymaganiami norm europejskich dotyczących systemów prowadzenia kabli oraz posiada certyfikację CE. Wykonany zgodnie z obowiązującymi standardami jakości i bezpieczeństwa dla elementów instalacji elektrycznych w budynkach i obiektach przemysłowych.

Zastosowanie

Korytko kablowe AK2GA33 znajduje zastosowanie tam, gdzie wymagane jest estetyczne i uporządkowane prowadzenie przewodów w zamkniętej przestrzeni rozdzielnicy lub szafy sterowniczej. Sprawdza się w instalacjach niskiego i średniego napięcia, automatyce przemysłowej i budynkowej.

• Prowadzenie kabli zasilających i sygnałowych w rozdzielnicach głównych i podrozdzielniach.
• Organizacja okablowania w szafach sterowniczych PLC i automatyki przemysłowej.
• Oddzielenie torów przewodów od aparatury modułowej w obudowach szczelnych.
• Szybka rozbudowa instalacji dzięki modułowej naturze systemu (możliwość łączenia kolejnych odcinków).

Wskazówki Montażowe

Montaż korytka kablowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obudowy. Korytko mocuje się do płyty montażowej za pomocą śrub lub wkrętów samogwintujących (nie dołączonych). Należy stosować elementy mocujące odpowiednie dla grubości i materiału płyty. Korytko przeznaczone jest do montażu w pozycji poziomej lub pionowej. Przed włożeniem przewodów zaleca się zaślepienie wolnych końców (np. zaślepkami lub końcówkami ochronnymi) w celu uniknięcia uszkodzenia izolacji przewodów podczas przeciągania.

FAQ

• Jakie są dokładne wymiary korytka AK2GA33? Długość: 2000 mm, szerokość: 35 mm, wysokość: 30 mm. Wymiary te pozwalają na dopasowanie do standardowych głębokości szaf rozdzielczych (np. 200 mm).
• Czy korytko można montować na dowolnej płycie montażowej? Tak, korytko jest przeznaczone do mocowania na płaskich powierzchniach płyty montażowej. Zalecane jest stosowanie śrub z łbem stożkowym lub wkrętów, które nie wystają ponad powierzchnię korytka.
• Czy korytko wymaga specjalnych narzędzi do cięcia? Możliwe jest przycięcie korytka na wymiar za pomocą standardowej piły do metalu lub szlifierki kątowej. Po przycięciu należy opiłować ostre krawędzie, aby nie uszkodzić izolacji przewodów.
