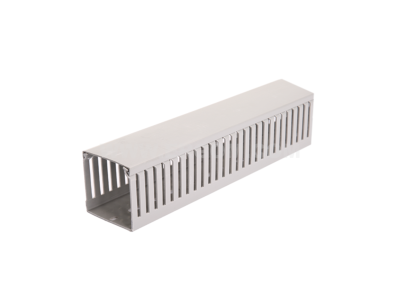

Korytko grzebieniowe drobnoperforowane KOPD 80X100/2 szare (2m) | E02KK-01010201801 Ergom

Alternatywny kod produktu: KOPD 80X100/2

Opis i Kluczowe Cechy

Korytko grzebieniowe drobnoperforowane KOPD 80x100/2 (symbol E02KK-01010201801) to element systemu prowadzenia przewodów przeznaczony do montażu poziomego i pionowego w szafach sterowniczych oraz rozdzielnicach. Wykonane z wytrzymałego tworzywa w kolorze szarym, o długości 2 metrów i wymiarach 80×100 mm. Dzięki drobnym perforacjom umożliwia szybkie wyprowadzanie odgałęzień, a w komplecie dostarczana jest pokrywa nakładana zatrzaskowo, co zapewnia łatwy dostęp do instalacji przy jednoczesnej ochronie przewodów przed przypadkowym uszkodzeniem mechanicznym.

• Wymiary 80×100 mm: przestrzeń wewnętrzna pozwala na ułożenie przewodów o różnych przekrojach i średnicach, zachowując porządek w szafie sterowniczej.
• Długość 2 m: możliwość dopasowania do standardowych szerokości szaf oraz łatwego przycięcia na miejscu instalacji.
• Drobnoperforowana konstrukcja: liczne otwory umożliwiają wygodne wyprowadzenie wiązek przewodów bez konieczności wiercenia dodatkowych otworów.
• Pokrywa nakładana zatrzaskowo w komplecie: szybki montaż i demontaż – bezpieczne zamknięcie korytka bez użycia narzędzi.
• Seria KOPD: spójny system akcesoriów (narożniki, zaślepki) pozwalający na budowanie estetycznych i funkcjonalnych tras kablowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących systemów prowadzenia przewodów oraz posiada oznaczenie CE. Zaprojektowany zgodnie ze standardami DIN, gwarantuje bezpieczne i niezawodne użytkowanie w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Korytko KOPD znajduje zastosowanie wszędzie tam, gdzie konieczne jest uporządkowane i bezpieczne prowadzenie przewodów wewnątrz szaf sterowniczych i rozdzielnic.

• Prowadzenie przewodów sterowniczych i sygnałowych w szafach automatyki przemysłowej.
• Układanie kabli zasilających w rozdzielnicach głównych i podrozdzielniach.
• Separacja obwodów różnych napięć (np. 230V i 24V) w jednej szafie przy użyciu przegród (opcjonalnie).
• Modernizacja i reorganizacja istniejących tras kablowych w rozdzielnicach – łatwe dodawanie nowych wyprowadzeń.

Wskazówki Montażowe

Montaż korytka grzebieniowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w szafie sterowniczej/rozdzielnicy. Korytko mocuje się do podłoża (płyta montażowa, ściana szafy) za pomocą wkrętów lub uchwytów (nie dołączone) – odstępy między punktami mocowania dostosować do obciążenia przewodami. Przekrój i rodzaj przewodów dobierać zgodnie z projektem instalacji oraz obowiązującymi normami. Po ułożeniu przewodów zamknąć pokrywę, upewniając się, że zatrzaski są prawidłowo zablokowane.

FAQ

• Jakie są wymiary korytka? Korytko ma wymiary 80 mm wysokości × 100 mm szerokości, długość 2 metry. Wymiary wewnętrzne są pomniejszone o grubość ścianek – umożliwiają ułożenie wiązek przewodów o łącznym przekroju dopasowanym do objętości korpusu.
• Czy pokrywa jest dołączona? Tak, w komplecie znajduje się pokrywa nakładana zatrzaskowo w kolorze szarym, zgodna z kolorystyką korpusu.
• Jakie przewody można prowadzić w tym korytku? Dzięki drobnoperforowanej konstrukcji nadaje się do przewodów o małych i średnicach – zarówno jednożyłowych, jak i wielożyłowych, w tym przewodów sterowniczych, sygnałowych i zasilających do przekroju ok. 10–16 mm² (w zależności od ilości i upakowania).
