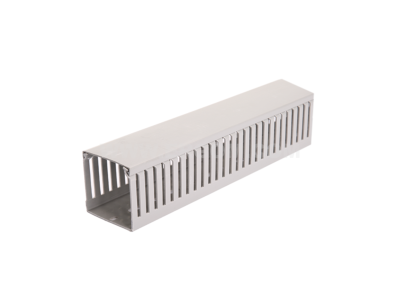

Korytko drobnoperforowane KOPDS 40X40/2 szare (2m) | E02KK-01010401900 Ergom

Alternatywny kod produktu: KOPDS 40X40/2

Opis i Kluczowe Cechy

Korytko drobnoperforowane KOPDS 40×40/2 w kolorze szarym (symbol E02KK-01010401900) to wykonany z wysokiej jakości materiału element do prowadzenia przewodów w szafach sterowniczych i rozdzielnicach. Wyróżnia się gładkimi powierzchniami, które minimalizują ryzyko uszkodzenia izolacji kabli, oraz drobnymi perforacjami ułatwiającymi elastyczne wyprowadzanie odgałęzień. Długość odcinka wynosi 2 m, a w komplecie znajduje się pokrywa nakładana zatrzaskowo, co przyspiesza montaż i umożliwia szybki dostęp do wiązki przewodów.

• Drobnoperforowane podłoże: Umożliwia precyzyjne wyprowadzenie przewodów w dowolnym miejscu korytka oraz stabilne mocowanie opaskami kablowymi bez konieczności wiercenia dodatkowych otworów.
• Gładkie powierzchnie wewnętrzne i zewnętrzne: Chronią izolację przewodów przed przetarciami i uszkodzeniami mechanicznymi podczas układania oraz eksploatacji.
• Pokrywa zatrzaskowa w komplecie: Skraca czas instalacji – pokrywę można wielokrotnie zdejmować i zakładać, ułatwiając późniejszą rozbudowę lub serwis wiązki.
• Wymiary 40 × 40 mm, długość 2 m: Kompaktowy profil idealny do prowadzenia umiarkowanej liczby przewodów w rozdzielnicach i szafach sterowniczych o ograniczonej przestrzeni.
• Kolor szary (RAL 7035): Uniwersalnie stosowany w instalacjach elektrycznych i automatyce, harmonizuje z wyposażeniem typowych obudów przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi wymaganiami dla systemów prowadzenia kabli, co potwierdza deklaracja zgodności CE. Przeznaczony do stosowania w suchych pomieszczeniach wewnątrz obudów elektrycznych, zgodnie z dobrą praktyką inżynierską.

Zastosowanie

Korytko drobnoperforowane KOPDS przeznaczone jest do poziomego i pionowego prowadzenia przewodów w trudnodostępnych przestrzeniach szaf sterowniczych, rozdzielnic oraz pulpitów operatorskich. Dzięki drobnej perforacji sprawdza się wszędzie tam, gdzie wymagana jest duża elastyczność wyprowadzeń kablowych.

• Prowadzenie przewodów sterowniczych i sygnałowych wewnątrz szaf sterowniczych PLC oraz układów automatyki budynkowej.
• Porządkowanie wiązek kabli zasilających i sterowniczych w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie estetycznych tras kablowych za panelami operatorskimi i w centralach alarmowych.
• Szybkie wyprowadzanie odgałęzień z perforowanych kanałów w miejscach montażu styczników, przekaźników i zasilaczy.

Wskazówki Montażowe

Montaż powinni przeprowadzać wyłącznie wykwalifikowani instalatorzy z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Korytko należy mocować do podłoża w odstępach dostosowanych do ciężaru wiązki (zalecany interwał co ok. 30 cm). Przewody układane wewnątrz mogą być mocowane opaskami kablowymi przez perforowane otwory. Pokrywę zatrzaskuje się ręcznie, dociskając ją równomiernie na całej długości. Nie wymaga demontażu przy późniejszym dostępie do kabli.

FAQ

• Jaki materiał został użyty do produkcji korytka? Korytko wykonane jest z wysokiej jakości tworzywa sztucznego o gładkich powierzchniach – typowego dla systemów korytkowych przeznaczonych do montażu wewnątrz rozdzielnic. Dokładny skład materiału znajduje się w karcie produktu producenta.
• Czy pokrywa jest w zestawie? Tak, w komplecie znajduje się pokrywa nakładana zatrzaskowo, dopasowana do profilu korytka 40×40 mm.
• Jakie maksymalne obciążenie przewodów wytrzymuje korytko? Producent nie podaje jednoznacznej wartości obciążenia. Przy projektowaniu należy uwzględnić masę wiązki, długość odcinka oraz rozstaw podpór, kierując się ogólnymi zasadami doboru systemów korytkowych w instalacjach elektrycznych.
