Korpus wtyczki HDC 06B TSLU 1M20G, wielkość 3, IP65 | 1788100000 Weidmuller

Opis i Kluczowe Cechy

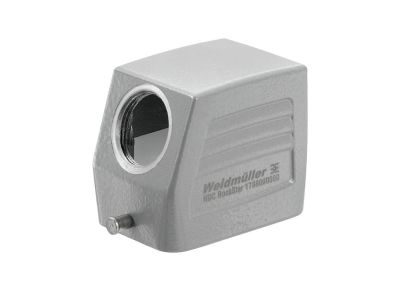

Korpus wtyczki HDC 06B TSLU 1M20G (numer katalogowy 1788100000) to obudowa wtyku w standardzie Heavy Duty Connector wielkości konstrukcyjnej 3. Zastosowanie stopnia ochrony IP65 zapewnia szczelność przed pyłem i strugami wody, co czyni go odpowiednim do pracy w wymagających warunkach przemysłowych. Boczne wejście kablowe o gwincie M20 ułatwia prowadzenie przewodów, a jarzmo wzdłużne w części dolnej (standard) stabilizuje moduły stykowe wewnątrz obudowy.

• Stopień ochrony IP65: pełna ochrona przed pyłem oraz wodą tryskającą – bezpieczna praca w zapylonym i wilgotnym środowisku fabrycznym.
• Wejście kablowe z boku (M20): elastyczne prowadzenie przewodów ułatwia instalację nawet przy ograniczonej przestrzeni montażowej.
• Wielkość konstrukcyjna 3: kompatybilność z modułami stykowymi i obudowami w standardzie HDC wielkości 3 – wymienna i skalowalna konfiguracja.
• Jarzmo wzdłużne w części dolnej (standard): pewne mocowanie wtyku podczas pracy w warunkach wibracji – stabilność połączenia.
• Obudowa wtyku (nie gniazda): dedykowana do strony odłączanej (wtyk), umożliwia szybkie rozłączanie w systemach modułowych.

Zgodność z Normami

Korpus wtyczki HDC 06B TSLU 1M20G został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i jakości. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Wykonany w technologii zapewniającej niezawodność w warunkach przemysłowych.

Zastosowanie

Korpus wtyczki HDC sprawdza się wszędzie tam, gdzie wymagana jest wytrzymała, szczelna i modularna obudowa połączeń elektrycznych. Stosowany jest w instalacjach wymagających szybkiego odłączania i łączenia obwodów.

• W maszynach i urządzeniach przemysłowych – jako element złącza zasilania i sygnałów w trudnych warunkach.
• W systemach sterowania i automatyki – do prowadzenia kabli sygnałowych i sterowniczych pomiędzy szafą sterowniczą a odbiornikiem.
• W rozdzielnicach przemysłowych i szafach sterowniczych – tam, gdzie liczy się szybki serwis i wymiana modułów.
• W instalacjach mobilnych lub z częstym rozłączaniem – np. w robotyce, liniach produkcyjnych i agregatach.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy złączu HDC mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Korpus montowany jest poprzez wsunięcie modułów stykowych (dobranych odpowiednio do prądu i napięcia) i dociśnięcie jarzma wzdłużnego. Przewody wprowadza się przez dławicę kablową M20 (nie wchodzi w skład zestawu). W przypadku dokręcania śrub mocujących należy stosować się do zaleceń producenta dotyczących momentu dokręcania. Przekrój przewodów musi być dobrany do obciążenia wynikającego z użytego modułu stykowego.

FAQ

• Jaki stopień ochrony ma ten korpus wtyczki? Stopień ochrony to IP65, co oznacza całkowitą ochronę przed pyłem oraz ochronę przed wodą tryskającą z dowolnego kierunku. Nadaje się do stosowania na zewnątrz obudów i w środowisku wilgotnym.
• Czy w zestawie znajduje się dławica kablowa M20? Nie. Korpus wtyczki posiada gotowy wlot o gwincie M20, ale dławicę kablową oraz moduły stykowe należy dobrać i zamówić oddzielnie, zgodnie z wymaganiami aplikacji.
• Do jakich modułów stykowych pasuje ten korpus? Jest to korpus wielkości 3 w standardzie HDC. Pasują do niego moduły stykowe (np. 6-biegunowe) o tym samym standardzie wielkości – niezbędna jest zgodność wymiarowa z systemem obudów i wkładek producenta.
