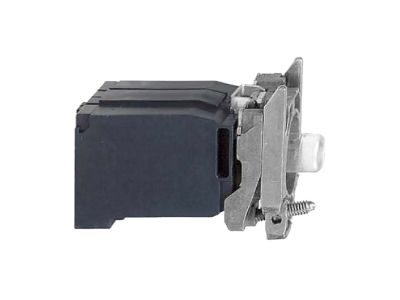

Korpus świetlnym z kołnierzem mocującym z żarówką BA9s 400V Harmony XB4 | ZB4BV5 Schneider Electric

Opis i Kluczowe Cechy

Korpus świetlny Schneider Electric Harmony XB4 o symbolu ZB4BV5 został zaprojektowany jako moduł sygnalizacyjny wyposażony w źródło światła BA9s (LED). Zasilany napięciem 400 V AC, umożliwia bezpośrednie podłączenie do obwodów sterowania bez konieczności stosowania transformatora. Metalowy korpus oraz zaciski śrubowe gwarantują trwałość i pewne połączenie. Stopień ochrony IP20 zapewnia bezpieczeństwo podczas obsługi, a szeroki zakres temperatur pracy (-40°C do +55°C) pozwala na stosowanie w wymagających warunkach. Moduł przeznaczony jest do montażu w otworze 22 mm.

• Źródło światła BA9s (LED): długa żywotność, energooszczędność i brak konieczności częstej wymiany – mniejsze koszty eksploatacji.
• Napięcie zasilania 400 V AC: bezpośrednie przyłączenie do obwodów wysokiego napięcia bez dodatkowych przekładników – oszczędność miejsca i uproszczenie instalacji.
• Metalowy korpus: wytrzymałość mechaniczna i odporność na uszkodzenia w środowisku przemysłowym – długa niezawodność.
• Stopień ochrony IP20: ochrona przed przypadkowym dotknięciem części pod napięciem – bezpieczna obsługa w rozdzielnicach i panelach sterowniczych.
• Szeroki zakres temperatur (-40°C do +55°C): praca w ekstremalnych warunkach, od mroźnych hal po gorące maszyny – uniwersalne zastosowanie.
• Kompatybilność z serią Harmony XB4: łatwa integracja z przyciskami, przełącznikami i lampkami kontrolnymi – elastyczna konfiguracja układów sygnalizacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Stopień ochrony IP20 odpowiada wymaganiom normy IEC 60529. Moduł przeznaczony jest do stosowania w instalacjach wykonanych zgodnie z przepisami bezpieczeństwa.

Zastosowanie

Korpus świetlny ZB4BV5 stanowi uniwersalny element sygnalizacji wizualnej w maszynach, instalacjach przemysłowych oraz automatyce budynkowej. Dzięki kompatybilności z aparaturą Harmony XB4 może być montowany jako część przycisku, przełącznika lub samodzielna lampka.

• Sygnalizacja stanu maszyny (praca, awaria, gotowość) w szafach sterowniczych i na panelach operatorskich.
• Wizualne wskazanie obecności napięcia w obwodach sterowania – zwiększenie bezpieczeństwa operatora.
• Moduł świetlny w przyciskach i przełącznikach selektorowych Harmony XB4 – ułatwia identyfikację funkcji.
• Automatyka budynkowa – sygnalizacja stanu urządzeń (np. praca pompy, załączenie oświetlenia) w rozdzielnicach.

Wskazówki Montażowe

Montaż i podłączenie korpusu świetlnego może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Moduł przeznaczony jest do montażu w panelu z otworem 22 mm; mocowanie odbywa się za pomocą nakrętki (w zestawie). Przewody przyłącza się do zacisków śrubowych – moment dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta. Po montażu należy sprawdzić poprawność podłączenia i ciągłość obwodu przed załączeniem napięcia.

FAQ

• Jakie źródło światła jest zastosowane w korpusie? Moduł wyposażono w diodę LED w standardzie BA9s, która zapewnia długą żywotność (nawet do 100 000 godzin) oraz niski pobór energii.
• Jaki stopień ochrony posiada ten korpus świetlny? Stopień ochrony IP20 chroni przed dotknięciem części pod napięciem pyłem palcami. Produkt nadaje się do montażu w suchych pomieszczeniach, w rozdzielnicach i panelach sterowniczych.
• Czy mogę zastosować korpus z przyciskami selektorowymi? Tak, ZB4BV5 jest w pełni kompatybilny z modułami przyciskowymi i przełącznikami serii Harmony XB4. Po połączeniu tworzy kompletną lampkę sygnalizacyjną z funkcją podświetlenia.
