Korpus rozłącznika bezpiecznikowego ISFT 3P 3F DIN NH000 100A 60mm | LV480751 Schneider Electric

Opis i Kluczowe Cechy

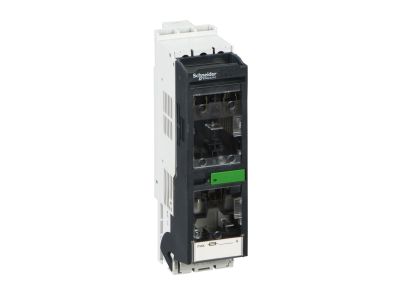

Korpus rozłącznika bezpiecznikowego Fupact ISFT (symbol LV480751) to 3‑biegunowy rozłącznik bezpiecznikowy przystosowany do wkładek typu NH000. Dzięki prądowi znamionowemu 100A zapewnia niezawodną ochronę obwodów dystrybucyjnych i odbiorczych. Kompaktowa szerokość 60mm pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 100 A: umożliwia bezpieczne prowadzenie obciążeń o znacznym poborze prądu bez ryzyka przeciążeń i przegrzania styków.
• 3 bieguny (3P): dedykowany do obwodów trójfazowych, zapewnia jednoczesne odłączanie wszystkich faz w przypadku awarii lub prac serwisowych.
• Przystosowany do wkładek NH000: gwarantuje standardową wymianę bezpieczników i łatwą dostępność części zamiennych.
• Szerokość 60 mm: kompaktowy wymiar ułatwia montaż nawet w ciasnych rozdzielnicach, zwiększając elastyczność projektowania instalacji.
• Szeroki zakres zastosowań: sprawdza się w dystrybucji energii, zabezpieczaniu urządzeń oraz w systemach monitoringu i sterowania.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi i posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicach elektrycznych zgodnie z wymogami bezpieczeństwa.

Zastosowanie

Rozłącznik bezpiecznikowy Fupact ISFT znajduje zastosowanie w przemysłowych i komercyjnych instalacjach elektrycznych jako element zabezpieczający i odłączający.

• Główne zabezpieczenie linii zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Ochrona odbiorników trójfazowych (np. silników, urządzeń grzewczych) przed przeciążeniami i zwarciami w połączeniu z wkładkami bezpiecznikowymi.
• Bezpieczne odłączanie obwodów pod obciążeniem podczas prac konserwacyjnych lub awaryjnych.
• W systemach monitorowania i sterowania (np. rozłączanie sekcji w szafach sterowniczych).

Wskazówki Montażowe

Montaż powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego (100 A). Moment dokręcania połączeń – zgodnie z dokumentacją producenta.

FAQ

• Czy rozłącznik ISFT można zamontować na standardowej szynie DIN? Tak, korpus wyposażono w zaczep do szyny TH35 (DIN 35 mm).
• Jakie wkładki bezpiecznikowe pasują do tego rozłącznika? Rozłącznik jest przeznaczony do wkładek bezpiecznikowych typu NH000 o prądzie maksymalnym do 100 A.
• Jaki jest stopień ochrony IP tego urządzenia? Producent nie podaje konkretnego IP dla korpusu. Standardowo aparatura modułowa ma IP20, a po zamontowaniu w rozdzielnicy o wyższej klasie ochrony całość uzyskuje odpowiednią szczelność.
