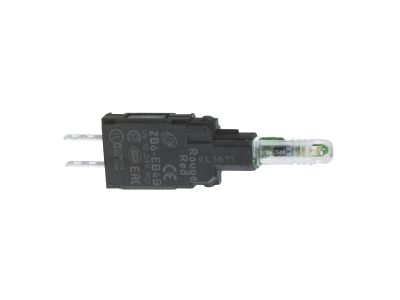

Korpus przycisku z elementem świetlnym żółty 12-24V LED standardowy Faston Harmony XB6 | ZB6EB5B Schneider Electric

Opis i Kluczowe Cechy

Korpus przycisku z elementem świetlnym LED ZB6EB5B firmy Schneider Electric (seria Harmony XB6) stanowi podświetlaną podstawę do budowy przycisków i przełączników sterowniczych. Wyposażony w żółty wbudowany LED o napięciu zasilania 12-24 V oraz szybkozłącza Faston, umożliwia łatwy montaż i uniwersalne zastosowanie w obwodach sygnalizacji i sterowania.

• Napięcie LED 12-24 V: szeroki zakres zasilania umożliwia pracę zarówno w instalacjach 12 V (np. automatyka maszyn), jak i 24 V (przemysłowe układy sterowania) – jedna wersja do wielu aplikacji.
• Złącze Faston: szybkie podłączenie przewodów bez użycia narzędzi skraca czas montażu i ułatwia serwisowanie.
• Kolor świecenia żółty: wyraźna sygnalizacja optyczna – idealny do oznaczania stanu alarmu, ostrzeżenia lub konkretnego trybu pracy.
• Kompatybilność z serią Harmony XB6: korpus przyjmuje wszystkie głowice przycisków, przełączników obrotowych i grzybkowych tej serii (w tym typy Ø22 mm), co pozwala na tworzenie spójnych paneli sterowniczych.
• Konstrukcja modułowa: łatwy montaż na panelu o standardowym wycięciu Ø22 mm – bezpośrednio na szynie lub w płycie czołowej rozdzielnicy.

Zgodność z Normami

Produkt należy do uznanej serii Harmony XB6 i spełnia wymagania europejskich norm dotyczących aparatury sterowniczej. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej. Montaż i użytkowanie zgodne z dokumentacją producenta gwarantują bezpieczną eksploatację w typowych warunkach przemysłowych.

Zastosowanie

Korpus przycisku z LED żółty przeznaczony jest do zabudowy w panelach operatorskich, pulpitach sterowniczych oraz rozdzielnicach. Służy jako element podświetlany w układach sygnalizacji i sterowania.

• Podświetlane przyciski start/stop w maszynach produkcyjnych – kolor żółty może oznaczać tryb alarmu lub ostrzeżenia.
• Impulsowe sygnalizowanie stanu w systemach PLC – np. potwierdzenie wykonania cyklu.
• Wizualizacja stanu pracy styczników, przekaźników lub wyłączników w szafach sterowniczych.
• Elementy przycisków awaryjnych (z głowicą grzybkową) z sygnalizacją załączenia – zwiększa bezpieczeństwo.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Korpus mocuje się w wycięciu panelu o średnicy 22 mm (zgodnie z normą DIN) za pomocą dołączonego pierścienia. Połączenia przewodów realizuje się szybkozłączkami Faston – należy stosować przewody o przekroju dostosowanym do obciążenia. Moment dokręcania oraz pozostałe paramerty montażowe należy stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Jakiego napięcia wymaga wbudowany LED? LED jest przystosowany do napięcia 12-24 V (zarówno DC, jak i AC). Należy podłączyć je zgodnie z polaryzacją (dla DC) lub bezpolaryzacyjnie (dla AC) – szczegóły w karcie katalogowej producenta.
• Czy ten korpus zawiera styki elektryczne? Nie. Jest to wyłącznie obudowa z elementem świetlnym. Do uzyskania funkcji przełącznika należy dobrać odpowiednią głowicę przycisku/ przełącznika z serii Harmony XB6 (np. z blokami styków ZB6). Korpus jedynie podświetla wybraną głowicę.
• Jaki stopień ochrony ma ten produkt? Producent nie podaje konkretnego IP dla samego korpusu. Po zamontowaniu w panelu z odpowiednią uszczelką i głowicą można uzyskać ochronę typową dla danej konfiguracji (zazwyczaj IP40 w rozdzielnicy, wyższe w wersjach hermetycznych – zalecamy sprawdzenie dokumentacji całego zestawu).
