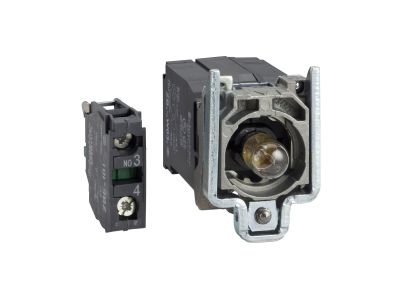

Korpus przycisku z elementem świetlnym żarówka BA9s 220-440V Harmony XB4 | ZB4BW041 Schneider Electric

Opis i Kluczowe Cechy

Korpus przycisku z elementem świetlnym serii Harmony XB4, oznaczony symbolem ZB4BW041, wyposażony w żarówkę BA9s przystosowaną do napięcia zasilania 220–440 V AC/DC. Stanowi podstawowy moduł do budowy podświetlanych przycisków sterowniczych i sygnalizatorów. Dzięki uniwersalnemu zakresowi napięcia może być stosowany w instalacjach o różnym standardzie sieci bez konieczności wymiany źródła światła.

• Żarówka BA9s 220–440 V: szeroki zakres napięcia zasilania umożliwia pracę zarówno w sieciach 230 V, jak i 400 V bez ryzyka przepalenia – redukuje potrzebę stosowania transformatorów pomocniczych.
• Element świetlny zintegrowany w korpusie: gotowy do montażu z główkami 22 mm serii Harmony XB4 – skraca czas instalacji i upraszcza konfigurację przycisku podświetlanego.
• Konstrukcja korpusu zgodna z systemem Harmony XB4: pełna kompatybilność z akcesoriami i stykami tej serii – gwarantuje wymienność i łatwą rozbudowę stanowiska operatorskiego.
• Uniwersalne napięcie pracy 220–440 V AC/DC: przystosowane do przemysłowych i budynkowych instalacji elektrycznych bez konieczności doboru wersji napięciowej – jeden wariant pokrywa typowe potrzeby.
• Kompaktowa budowa modułowa: pozwala na tworzenie zestawów przycisków i sygnalizatorów na standardowych płytach montażowych – oszczędza miejsce w szafie sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z ogólnie obowiązującymi normami europejskimi oraz wymogami dyrektywy niskonapięciowej, co potwierdza oznaczenie CE. W ramach serii Harmony XB4 spełnia standardy branżowe dla aparatury sterowniczej i sygnalizacyjnej, zapewniając bezpieczną eksploatację w warunkach przemysłowych.

Zastosowanie

Korpus przycisku z elementem świetlnym ZB4BW041 jest przeznaczony do budowy podświetlanych przycisków i lampek sygnalizacyjnych w systemach sterowania i automatyki. Szczególnie sprawdzi się w:

• Sygnalizacji optycznej stanu pracy maszyn i urządzeń (np. gotowość, awaria, praca).
• Sterowaniu rozdzielnicami i szafami sterowniczymi jako element przycisku z podświetleniem.
• Automatyce budynkowej do oznaczenia przycisków wezwań, otwierania bram czy sterowania oświetleniem.
• Impulsowym sterowaniu styczników, przekaźników i wejść PLC w połączeniu z odpowiednimi modułami stykowymi.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Korpus przycisku przeznaczony jest do montażu w otworze Ø22 mm w płycie czołowej szafy lub obudowy. Połączenie elektryczne elementu świetlnego należy wykonać zgodnie z dokumentacją producenta, zachowując odpowiedni przekrój przewodów dostosowany do obciążenia żarówki. Przed uruchomieniem sprawdzić poprawność połączeń oraz zgodność napięcia zasilania z zakresem 220–440 V.

FAQ

• Czy żarówka BA9s jest wymienna? Tak, element świetlny wykorzystuje standardową żarówkę BA9s, która może być wymieniana w razie przepalenia. Należy stosować wyłącznie żarówki o napięciu zgodnym z zakresem 220–440 V.
• Czy można stosować to podświetlenie z napięciem 24 V? Nie, żarówka BA9s jest przystosowana do napięcia 220–440 V AC/DC. Do zasilania 24 V należy wybrać dedykowany moduł LED z odpowiednim napięciem.
• Czy korpus zawiera styki pomocnicze? Nie, jest to wyłącznie korpus z elementem świetlnym. Styki (np. zwierne, rozwierne) należy dobrać osobno z serii Harmony XB4 i zamontować w tym samym korpusie.
