Korpus przycisku z elementem świetlnym z żarówką BA9s 110-120V metalowy Harmony XB4 | ZB4BW035 Schneider Electric

Opis i Kluczowe Cechy

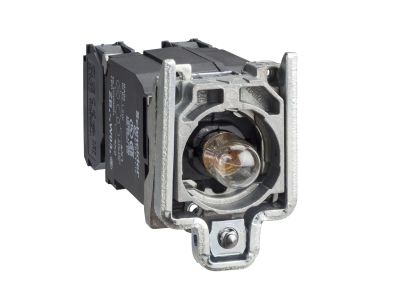

Korpus przycisku z elementem świetlnym Schneider Electric Harmony XB4 (symbol ZB4BW035) to moduł podświetlający z żarówką BA9s przystosowany do napięcia 110-120V AC/DC. Metalowa obudowa zapewnia wytrzymałość mechaniczną, a zaciski śrubowe ułatwiają szybkie i pewne podłączenie przewodów. Wyposażony w styki 1NO + 1NC, umożliwia zarówno sygnalizację, jak i sterowanie w standardowym otworze montażowym 22 mm.

• Styki 1NO + 1NC: Umożliwiają jednoczesną sygnalizację i przełączanie – idealne do sterowania stycznikami, przekaźnikami lub wejściami PLC bez potrzeby stosowania dodatkowych elementów.
• Napięcie zasilania 110-120V AC/DC: Gwarantuje kompatybilność z popularnymi sieciami przemysłowymi i bezpieczną pracę elementu świetlnego w standardowych instalacjach.
• Żarówka BA9s: Łatwa wymiana źródła światła; standardowa oprawka pozwala na szybki serwis i dostosowanie barwy sygnalizacji.
• Metalowa obudowa: Zapewnia odporność na uszkodzenia mechaniczne i stabilność montażu w rozdzielnicach oraz szafach sterowniczych.
• Montaż w otworze 22 mm: Uniwersalny wymiar zgodny z większością przycisków i przełączników serii XB4 – łatwa integracja z istniejącą infrastrukturą.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i jakości, posiada oznakowanie CE. Aparatura modułowa tego typu spełnia wymagania norm dla aparatury sterowniczej i sygnalizacyjnej stosowanej w instalacjach przemysłowych i budynkowych.

Zastosowanie

Korpus przycisku ZB4BW035 dedykowany jest do tworzenia sygnalizacji optycznej oraz sterowania w szafach sterowniczych i automatyce budynkowej. Sprawdza się wszędzie tam, gdzie potrzebne jest czytelne wskazanie stanu pracy urządzenia.

• Sygnalizacja stanu pracy maszyn i urządzeń (włączony/wyłączony, błąd) w szafach sterowniczych.
• Podawanie impulsów do styczników, przekaźników lub wejść sterowników PLC w celu załączania i wyłączania obwodów.
• Element paneli operatorskich w automatyce budynkowej – sygnalizacja awarii, trybów pracy instalacji HVAC, oświetlenia.
• Modernizacja i rozbudowa istniejących przycisków Harmony XB4 – moduł montowany bezpośrednio w korpusie przycisku.

Wskazówki Montażowe

Montaż i podłączenie modułu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Moduł mocuje się w otworze 22 mm za pomocą oryginalnego uchwytu śrubowo‑zaciskowego (w zestawie z przyciskiem). Zaciski śrubowe należy dokręcać zgodnie z momentem podanym w dokumentacji technicznej producenta. Przekrój przewodów dobrać do prądu obciążenia styków (zalecany 0,5–1,5 mm²). Po zamontowaniu sprawdzić poprawność działania sygnalizacji i styków.

FAQ

• Czy moduł jest podświetlany? Tak, posiada element świetlny z żarówką BA9s przystosowany do napięcia 110-120V AC/DC. Żarówka jest wymienna – w razie przepalenia można ją łatwo zastąpić nową.
• Jaki stopień ochrony ma ten korpus przycisku? Jako element montowany wewnątrz rozdzielnicy lub szafy sterowniczej zapewnia ochronę IP20 przed dotknięciem części pod napięciem. Szczelność całego przycisku zależy od zastosowanej obudowy i uszczelki czołowej (np. IP66 w pełnym zestawie XB4).
• Czy styki 1NO i 1NC działają jednocześnie? Tak, styki są niezależne mechanicznie – NO jest zwierny, NC rozwierny. Pozwala to na realizację dwóch funkcji w jednym module (sygnalizacja + przełączanie) lub podłączenie do dwóch różnych obwodów.
