Korpus przycisku z elementem świetlnym LED 400V AC zaciski śrubowe plastikowy Harmony XB5 | ZB5AV5 Schneider Electric

Opis i Kluczowe Cechy

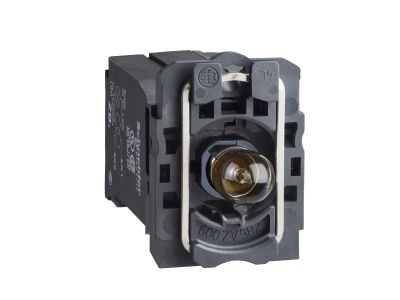

Korpus przycisku z elementem świetlnym LED Schneider Electric Harmony XB5 (symbol ZB5AV5) to moduł sygnalizacyjny zasilany napięciem 400 V AC, zaprojektowany do montażu w otworze 22 mm. Wyposażony w zintegrowaną diodę LED oraz plastikową obudowę o stopniu ochrony IP20, zapewnia bezpieczną i trwałą sygnalizację w rozdzielnicach i pulpitach sterowniczych. Dzięki zaciskom śrubowym instalacja jest szybka i niezawodna, a szeroki zakres temperatur pracy od -40°C do 70°C gwarantuje funkcjonalność w wymagających środowiskach.

• Zasilanie 400 V AC: dedykowane do obwodów prądu przemiennego, umożliwia podłączenie bezpośrednio do napięcia sieciowego bez dodatkowych przetwornic.
• Zintegrowana dioda LED: długowieczne źródło światła – brak konieczności wymiany żarówek, niski pobór energii i wyraźna sygnalizacja.
• Plastikowa obudowa z IP20: ochrona przed dotykiem części pod napięciem, bezpieczna dla operatora podczas konfiguracji i użytkowania.
• Montaż w otworze 22 mm: zgodność z międzynarodowym standardem otworów, łatwa integracja z istniejącymi panelami i aparaturą Harmony XB5.
• Szeroki zakres temperatur -40°C do 70°C: niezawodna praca w halach przemysłowych, chłodniach, na zewnątrz w osłonie – bez ryzyka uszkodzenia elektroniki.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Przeznaczony do stosowania w rozdzielnicach i szafach sterowniczych zgodnie z zasadami dobrej praktyki inżynierskiej. Stopień ochrony IP20 potwierdza ochronę przed dostępem do części niebezpiecznych.

Zastosowanie

Korpus przycisku z diodą LED ZB5AV5 znajduje zastosowanie wszędzie tam, gdzie wymagana jest wizualna informacja o stanie urządzenia lub procesu. Służy do sygnalizacji w układach sterowania i automatyki budynkowej.

• Sygnalizacja załączenia lub wyłączenia obwodów sterowniczych w rozdzielnicach elektrycznych.
• Wskazywanie stanu pracy styczników, przekaźników i napędów w szafach sterowniczych maszyn.
• Oznaczanie trybu pracy (np. praca/awaria) w pulpitach operatorskich w przemyśle i energetyce.
• Integracja z modułami przycisków i przełączników Harmony XB5 jako element podświetlenia stanu.

Wskazówki Montażowe

Montaż oraz wszelkie prace związane z podłączeniem elektrycznym mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Produkt przeznaczony jest do instalacji w otworze o średnicy 22 mm w panelach o grubości do 6 mm. Podłączenie wykonuje się za pomocą zacisków śrubowych – moment dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Stopień ochrony IP20 oznacza, że urządzenie nie jest odporne na wilgoć, dlatego należy chronić je przed bezpośrednim zalaniem i pyłem.

FAQ

• Czy dioda LED w module jest wymienna? Dioda LED jest zintegrowana na stałe z korpusem. W przypadku uszkodzenia lub zmiany koloru zaleca się wymianę całego modułu na nowy, co jest szybkie i proste dzięki systemowi montażu pasującego do otworu 22 mm.
• Jaki stopień ochrony ma produkt? Posiada stopień ochrony IP20, co oznacza ochronę przed dotknięciem części znajdujących się pod napięciem (ochrona przed dostępem palcem). Nie jest odporny na wnikanie wody ani pyłu – przeznaczony do montażu w suchych pomieszczeniach w rozdzielnicach.
• Czy moduł ZB5AV5 jest kompatybilny z przyciskami i przełącznikami Harmony XB5? Tak, korpus jest zaprojektowany do współpracy ze wszystkimi głowicami (przyciski, selektory, grzybki) z serii Harmony XB5. Montaż polega na zatrzaśnięciu głowicy na korpusie, co tworzy kompletny element sterowniczy ze zintegrowaną sygnalizacją LED.
