Korpus przycisku z elementem świetlnym LED 110-120V zaciski śrubowe, Harmony XB4 | ZB4BV3 Schneider Electric

Opis i Kluczowe Cechy

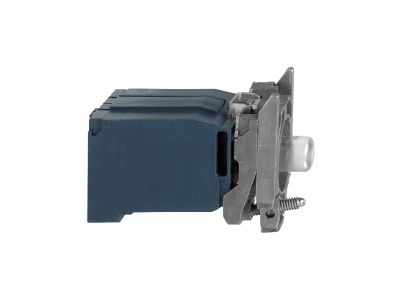

Moduł podświetlający Schneider Electric Harmony XB4 o symbolu ZB4BV3 to korpus przycisku z wbudowanym elementem świetlnym LED. Zasilany napięciem 110–120 V AC/DC, wyposażony w diodę LED z podstawą BA9s oraz zaciski śrubowe. Dzięki metalowej obudowie i kompaktowej budowie zapewnia niezawodną sygnalizację w instalacjach przemysłowych.

• Napięcie zasilania 110–120 V AC/DC: umożliwia bezpośrednie podłączenie do typowych obwodów sterowania bez dodatkowego transformatora, co upraszcza instalację i redukuje koszty.
• Wbudowana dioda LED z podstawą BA9s: gwarantuje długą żywotność (nawet do 100 000 godzin) oraz niski pobór mocy, a w razie potrzeby umożliwia szybką wymianę źródła światła.
• Zaciski śrubowe: zapewniają pewne i trwałe połączenie przewodów o przekroju do 1,5 mm², odporne na wibracje i drgania.
• Metalowa obudowa: zwiększa odporność mechaniczną i trwałość modułu w trudnych warunkach przemysłowych.
• Stopień ochrony IP20 (część montowana wewnątrz obudowy): zabezpiecza przed przypadkowym dotknięciem elementów pod napięciem, podnosząc bezpieczeństwo użytkowania.

Zgodność z Normami

Moduł podświetlający ZB4BV3 został zaprojektowany zgodnie z europejskimi standardami jakości i bezpieczeństwa, posiada oznaczenie CE. W połączeniu z odpowiednim przyciskiem Harmony XB4 może osiągać wysokie stopnie ochrony (IP66, IP67, IP69, IP69K, Type 4X) oraz spełniać wymagania środowisk morskich. Producent deklaruje szeroki zakres temperatur pracy od –25°C do 70°C.

Zastosowanie

Moduł ZB4BV3 przeznaczony jest do montażu w przyciskach sterowniczych serii Harmony XB4. Stosowany jako element podświetlenia sygnalizacyjnego w szafach sterowniczych, panelach operatorskich oraz rozdzielnicach przemysłowych.

• Sygnalizacja stanu pracy maszyn i urządzeń (np. praca/awaria/ gotowość).
• Podświetlenie przycisków sterujących w układach automatyki budynkowej i przemysłowej.
• Wizualne potwierdzenie zadziałania styczników, przekaźników lub wyjść PLC.
• Element systemów alarmowych i ostrzegawczych w instalacjach niskiego napięcia.

Wskazówki Montażowe

Montaż i podłączenie modułu podświetlającego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Moduł mocuje się do zgodnego przycisku Harmony XB4 za pomocą specjalnego uchwytu śrubowo-zaciskowego (brak w zestawie). Przed montażem należy sprawdzić kompatybilność mechaniczną i elektryczną. Przekrój przewodów oraz moment dokręcania zacisków śrubowych muszą być zgodne z dokumentacją producenta. Zaleca się stosowanie przewodów o przekroju do 1,5 mm².

FAQ

• Czy moduł ZB4BV3 ma wbudowaną diodę LED, czy można wymieniać źródło światła? Moduł jest wyposażony w diodę LED o podstawie BA9s. Dioda jest wlutowana lub zamocowana na stałe, ale jej trwałość (nawet 100 000 h) sprawia, że nie wymaga rutynowej wymiany. W razie uszkodzenia wymienia się cały moduł.
• Jaki stopień ochrony ma sam moduł podświetlający? Część montowana wewnątrz obudowy spełnia IP20. Po prawidłowym zamontowaniu w przycisku Harmony XB4, cały zespół może uzyskać wyższe stopnie ochrony (np. IP66, IP67, IP69) – zależnie od zastosowanego przycisku.
• Czy moduł działa zarówno przy zasilaniu AC, jak i DC? Tak, moduł jest przystosowany do napięcia 110–120 V AC/DC. Należy jednak uwzględnić polaryzację w przypadku zasilania stałego (oznaczenie na obudowie).
