Korpus przycisku z elementem świetlnym czerwony 12-24V LED standardowy Faston Harmony XB6 | ZB6EB4B Schneider Electric

Opis i Kluczowe Cechy

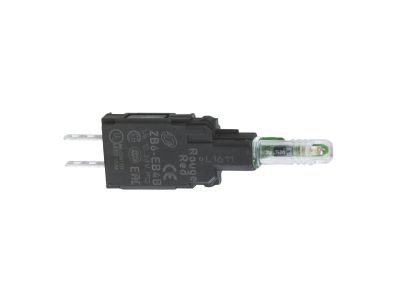

Korpus przycisku z elementem świetlnym LED w kolorze czerwonym, oznaczony symbolem ZB6EB4B, należy do serii aparatury modułowej Harmony XB6. Wyposażony w diodę LED przystosowaną do napięcia zasilania 12…24 V, co umożliwia bezpieczną sygnalizację w układach sterowania niskonapięciowego. Złącze w standardzie Faston zapewnia szybki i pewny montaż bez konieczności lutowania. To gotowy element do budowy wskaźników świetlnych w rozdzielnicach i pulpitach operatorskich.

• Napięcie zasilania LED 12…24 V: uniwersalne dla typowych obwodów sterowniczych AC/DC w instalacjach przemysłowych i budynkowych, bez ryzyka przepięcia diody.
• Kolor świecenia czerwony: wyraźna sygnalizacja stanu alarmowego, awarii lub trybu pracy – zgodna z konwencjami oznaczania w automatyce.
• Złącze Faston (szybkozłączka): ułatwia podłączenie przewodów o przekroju do 1,5 mm² bez użycia narzędzi, skracając czas instalacji i zapewniając powtarzalny styk.
• Kompletny korpus dla wskaźnika świetlnego: zawiera obudowę, diodę LED i złącze – gotowy do montażu w wycięciu panelu (ø 16 mm, zgodnie z serią Harmony XB6) bez dodatkowych akcesoriów.
• Seria Harmony XB6: sprawdzone rozwiązanie do budowy przycisków, przełączników i sygnalizatorów w szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Produkt posiada oznaczenie CE i jest zgodny z wymaganiami europejskich norm oraz standardami DIN stosowanymi w branży automatyki przemysłowej. Zastosowano materiały i technologie zapewniające bezpieczną pracę w typowych warunkach środowiskowych panujących wewnątrz rozdzielnic (stopień ochrony obudowy zależny od konfiguracji całego przycisku).

Zastosowanie

Korpus przycisku z czerwoną diodą LED nadaje się do budowy sygnalizatorów świetlnych w układach sterowania i automatyki budynkowej. Najczęściej wykorzystuje się go jako element wskaźnikowy w:

• Sygnalizacji stanu napięcia lub gotowości urządzeń w szafach sterowniczych.
• Panelach operatorskich maszyn i linii produkcyjnych do oznaczania trybu awaryjnego.
• Tablicach rozdzielczych w instalacjach przemysłowych i komercyjnych.
• Systemach automatyki budynkowej (BMS) do wskazywania pracy siłowników, zaworów czy pomp.

Wskazówki Montażowe

Montaż i podłączenie korpusu przycisku powinna wykonywać wyłącznie osoba z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Element mocuje się w wycięciu panelu o średnicy 16 mm (zgodnym z serią XB6) za pomocą nakrętki kontrującej (brak w zestawie). Połączenia typu Faston należy wykonać na przewodach o odpowiednim przekroju (0,5…1,5 mm²), dbając o stabilne osadzenie złącza. Nie przekraczaj znamionowego napięcia diody LED (12…24 V). Przed włączeniem sprawdź polaryzację – dioda LED jest wrażliwa na odwrotne napięcie (w razie wątpliwości zastosuj zasilanie AC, które dzięki braku polaryzacji wyeliminuje ryzyko uszkodzenia).

FAQ

• Jaki typ złącza ma ten korpus przycisku? Złącze w standardzie Faston (szybkozłączka) – umożliwia szybkie podłączenie przewodów bez lutowania.
• Czy dioda LED wymaga zasilania stałego czy zmiennego? Dioda LED jest przystosowana do napięcia 12…24 V – może być zasilana zarówno napięciem stałym (DC), jak i zmiennym (AC), dzięki czemu nadaje się do różnych obwodów sterowniczych.
• Czy ten produkt zawiera styk (np. zwierny/rozwierny)? Nie, to wyłącznie korpus z elementem świetlnym – służy do sygnalizacji, a nie do przełączania obwodów. Wymaga osobnego przycisku lub przełącznika z blokiem styków dla funkcji sterowania.
