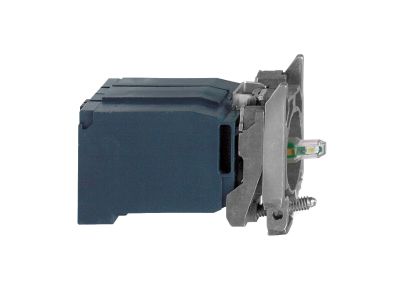

Korpus przycisku z elementem świetlnym biały LED 400V zaciski śrubowe, Harmony XB4 | ZB4BV5D1 Schneider Electric

Opis i Kluczowe Cechy

Korpus przycisku z elementem świetlnym LED biały 400V, oznaczony symbolem ZB4BV5D1, należy do gamy Schneider Electric Harmony XB4. Wyposażony w zaciski śrubowe, przeznaczony jest do montażu w obwodach sygnalizacji świetlnej na napięcie 400 V AC. Solidna konstrukcja z zamakowym kołnierzem mocującym zapewnia trwałość w warunkach przemysłowych.

• Napięcie zasilania LED 400 V AC: umożliwia bezpośrednie podłączenie do typowych obwodów oświetleniowych bez konieczności stosowania dodatkowego transformatora lub zasilacza.
• Element świetlny biały LED: gwarantuje wyraźną sygnalizację o niskim poborze mocy i długiej żywotności, co minimalizuje potrzebę wymiany.
• Zaciski śrubowe: zapewniają pewne i trwałe połączenie przewodów, ułatwiające montaż i konserwację instalacji.
• Materiał kołnierza mocującego – zamak (stop cynku z aluminium i magnezem): odporny na korozję i uszkodzenia mechaniczne, gwarantujący stabilne mocowanie w panelach sterowniczych.
• Kompatybilność z serią Harmony XB4: umożliwia łatwe łączenie z przyciskami sterowniczymi, przełącznikami i obudowami, tworząc spójny system sterowania i sygnalizacji.

Zgodność z Normami

Korpus przycisku ZB4BV5D1 został zaprojektowany i wyprodukowany zgodnie z wymaganiami dyrektyw Unii Europejskiej oraz posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa. Produkt jest zgodny z ogólnie przyjętymi normami europejskimi dla aparatury modułowej i elementów sygnalizacyjnych stosowanych w instalacjach elektrycznych.

Zastosowanie

Korpus przycisku z białym LED 400 V przeznaczony jest do montażu w rozdzielnicach i pulpitach sterowniczych w charakterze elementu sygnalizacyjnego. Sprawdza się w następujących scenariuszach:

• Sygnalizacja stanu pracy urządzeń (np. załączony/wyłączony, awaria) w maszynach i liniach produkcyjnych.
• Wskazywanie obecności napięcia w rozdzielnicach głównych i podrozdzielnicach.
• Element informacyjny w szafach sterowniczych automatyki budynkowej – oświetlenie awaryjne, sygnalizacja alarmowa.
• Współpraca z przyciskami i przełącznikami serii Harmony XB4 jako wskaźnik świetlny w modułowych zestawach sterowania.

Wskazówki Montażowe

Montaż korpusu przycisku ZB4BV5D1 powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje i uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie od obwodu, do którego będzie podłączony element. Korpus mocuje się na panelu o grubości dostosowanej do zastosowanej obudowy – standardowo za pomocą nakrętki montażowej (w zestawie lub osobno, w zależności od konfiguracji). Przewody podłączyć do zacisków śrubowych: dokręcić momentem zgodnym z dokumentacją producenta (zalecany 1–1,2 Nm). Przekrój przewodów dobrać do prądu obciążenia (nie dotyczy – LED pobiera znikomy prąd, ale generalnie stosować przewody min. 0,75 mm²). Upewnić się, że kołnierz jest prawidłowo osadzony i uszczelniony (jeśli wymagany stopień ochrony).

FAQ

• Jakie napięcie zasilania ma wbudowany LED? LED jest zaprojektowany do pracy przy napięciu 400 V AC, co pozwala na bezpośrednie podłączenie do fazy i neutralnego przewodu w obwodach trójfazowych.
• Czy korpus przycisku jest dostarczany z obudową lub przyciskiem? Nie, jest to samodzielny korpus z elementem świetlnym (blok LED) – do kompletu należy dobrać odpowiedni przycisk lub zaślepkę oraz ewentualnie obudowę z serii Harmony XB4.
• Jaki jest materiał kołnierza mocującego i czy jest odporny na korozję? Kołnierz wykonany jest z zamaku (stop cynku z aluminium i magnezem), który charakteryzuje się wysoką odpornością na korozję i uszkodzenia mechaniczne, dzięki czemu nadaje się do środowisk przemysłowych.
