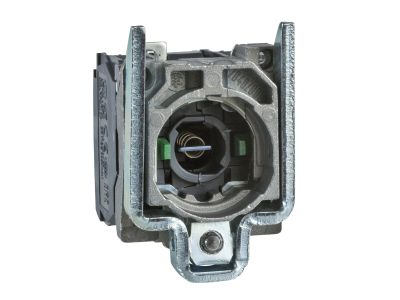

Korpus przycisku na element świetlny bez lampki BA9s 250V metalowy 2NO Harmony XB4 | ZB4BW063 Schneider Electric

Opis i Kluczowe Cechy

Korpus przycisku świetlnego Schneider Electric Harmony XB4 (symbol ZB4BW063) przeznaczony do montażu w otworze 22 mm. Produkt wykonany w metalowej obudowie, wyposażony w dwa styki normalnie otwarte (2NO) oraz podstawę BA9s do lampki sygnalizacyjnej. Zasilany napięciem 250 V AC/DC, pozwala na elastyczne tworzenie układów sygnalizacji i sterowania w przemyśle i automatyce budynkowej.

• 2 styki NO (normalnie otwarte): Umożliwiają sterowanie obwodami sygnalizacyjnymi bądź przekazywanie impulsów do styczników i przekaźników – niezawodne przełączanie przy napięciu do 250 V.
• Podstawa BA9s: Standardowe gniazdo do żarówek sygnalizacyjnych, ułatwia dobór i wymianę źródła światła w aplikacjach wymagających wizualnej informacji o stanie urządzenia.
• Metalowa obudowa: Zapewnia wysoką wytrzymałość mechaniczną i ochronę elementów wewnętrznych w trudnych warunkach przemysłowych.
• Zaciski śrubowe: Pewne i trwałe połączenie przewodów, upraszczające montaż i serwis w rozdzielnicach i szafach sterowniczych.
• Kompatybilność z serią Harmony XB4: Łatwa integracja z przyciskami, przełącznikami i wskaźnikami tej rodziny – modułowe rozwiązanie skracające czas konfiguracji panelu.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich oraz posiada oznaczenie CE. Zaprojektowany zgodnie z międzynarodowymi standardami obowiązującymi w aparaturze łączeniowej i sterowniczej. Brak szczegółowych numerów norm w przekazanych danych – w zastosowaniach standardowych montaż wewnętrzny w rozdzielnicy zapewnia ochronę IP20 (typowy poziom dla aparatury modułowej).

Zastosowanie

Korpus przycisku świetlnego ZB4BW063 znajduje zastosowanie wszędzie tam, gdzie wymagane jest sygnalizowanie stanu pracy urządzeń oraz ręczne sterowanie obwodami. Dzięki dwóm stykom NO może być używany zarówno do włączania sygnałów, jak i do wysyłania impulsów do elementów wykonawczych.

• Sterowanie oświetleniem: Jako element przycisku podświetlanego do załączania i wyłączania obwodów świetlnych w szafach sterowniczych.
• Sygnalizacja stanu maszyn: W połączeniu z lampką BA9s informuje operatora o pracy, awarii lub gotowości urządzenia.
• Impulsy do styczników/przekaźników: Styki NO umożliwiają wysyłanie krótkotrwałych sygnałów sterujących w układach automatyki.
• Automatyka budynkowa: Montaż w panelach sterowniczych systemów HVAC, bram, rolet czy oświetlenia awaryjnego.

Wskazówki Montażowe

Montaż i podłączenie korpusu przycisku mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Korpus przeznaczony jest do mocowania w otworze o średnicy 22 mm (zgodnie z normą DIN) na szynie TH35 lub płycie montażowej. Przewody należy podłączyć do zacisków śrubowych z momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu obciążenia oraz wymogów norm instalacyjnych.

FAQ

• Czy korpus zawiera lampkę podświetlającą? Nie – jest to sam korpus z podstawą BA9s przeznaczony do samodzielnego zamontowania żarówki (np. LED lub żarowej) o napięciu do 250 V. Element świetlny należy dokupić osobno.
• Jaki stopień ochrony ma ten korpus? Producent nie podaje konkretnego IP dla samego korpusu. W typowej instalacji wewnątrz rozdzielnicy z czołem IP40 lub wyższym, moduł uzyskuje ochronę przed dotykiem i ciałami stałymi na poziomie IP20 – zgodnie z ogólnymi zasadami dla aparatury modułowej.
• Jakie są stany styków? Korpus wyposażony jest w dwa zestyk normalnie otwarty (NO). Oznacza to, że przy nieużywanym przycisku styki są rozwarte – zwierają się dopiero po naciśnięciu przycisku (kompletnego z głowicą).
