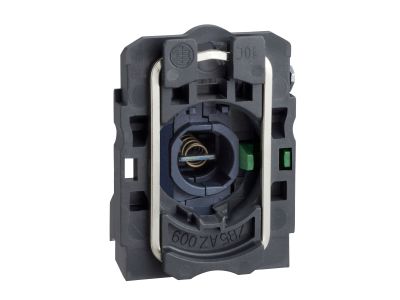

Korpus przycisku na element świetlny 250V Harmony XB5 | ZB5AW061 Schneider Electric

Opis i Kluczowe Cechy

Korpus przycisku na element świetlny Schneider Electric Harmony XB5 o symbolu ZB5AW061 to kompaktowy moduł umożliwiający wizualną sygnalizację stanu pracy urządzeń. Zaprojektowany do pracy z żarówkami BA9s, wyposażony w 1 styk normalnie otwarty (NO) o napięciu 250 V AC/DC – zapewnia bezpieczne załączanie obwodu sygnalizacyjnego w instalacjach przemysłowych i budynkowych. Dzięki zaciskom śrubowym montaż jest prosty i pewny, a plastikowa obudowa o stopniu ochrony IP20 chroni operatorów przed przypadkowym kontaktem z częściami pod napięciem.

• Napięcie 250 V AC/DC: Wszechstronność zastosowania zarówno w obwodach prądu przemiennego, jak i stałego, bez konieczności stosowania dodatkowych przetwornic.
• 1 styk NO (normalnie otwarty): Przeznaczony do załączania obwodu żarówki sygnalizacyjnej – gwarantuje wyraźną, optyczną informację o stanie urządzenia.
• Kompatybilność z żarówkami BA9s: Umożliwia szybką wymianę źródła światła i dostosowanie barwy sygnalizacji do potrzeb instalacji.
• Obudowa z tworzywa z zaciskami śrubowymi: Ułatwia okablowanie i serwisowanie, a modularna konstrukcja pasuje do standardowych otworów 22 mm.
• Szeroki zakres temperatury pracy od -40°C do +70°C: Gwarantuje niezawodne działanie w wymagających warunkach przemysłowych lub na zewnątrz w klimacie umiarkowanym.

Zgodność z Normami

Korpus przycisku na element świetlny ZB5AW061 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i normami DIN dla aparatury 22 mm. Posiada oznakowanie CE, co potwierdza spełnienie wymogów Unii Europejskiej w zakresie bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej. Stopień ochrony IP20 zabezpiecza przed dostępem do części pod napięciem przy montażu w rozdzielnicach i pulpitach sterowniczych.

Zastosowanie

Moduł ZB5AW061 jest przeznaczony do budowy optycznych układów sygnalizacyjnych w sterowaniu maszyn, liniach produkcyjnych i automatyce budynkowej. Sprawdza się wszędzie tam, gdzie wymagana jest czytelna informacja wzrokowa o stanie obwodu.

• Sygnalizacja załączenia maszyny lub procesu technologicznego – podświetlenie przycisku lub lampki kontrolnej w pulpicie operatorskim.
• Wskazanie awarii lub przekroczenia parametrów w szafach sterowniczych – szybka lokalizacja problemu bez demontażu panelu.
• Integracja z systemami PLC i przekaźnikami – sterowanie sygnalizacją poprzez wyjścia 24 V lub 230 V.
• Zastosowanie w instalacjach tymczasowych i mobilnych (np. przyczepy techniczne) dzięki odporności na szeroki zakres temperatur.

Wskazówki Montażowe

Montaż i podłączenie korpusu ZB5AW061 może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie montuje się w standardowym otworze o średnicy 22 mm (szyna TH35 lub płyta panelu) za pomocą dołączonych elementów zaciskowych. Przekroje przewodów należy dobrać do obciążenia (maksymalny prąd styku zależy od zastosowanej żarówki BA9s – producent nie podaje wartości granicznej, dlatego zaleca się stosowanie żarówek o mocy zgodnej z przeznaczeniem). Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją techniczną (typowe wartości dla zacisków 22 mm: 0,5–0,8 Nm). Po montażu sprawdzić poprawność połączeń i działanie sygnalizacji.

FAQ

• Czy korpus przycisku ma wbudowane podświetlenie? Nie. Jest to korpus przeznaczony do samodzielnego wyposażenia w żarówkę BA9s (sprzedawaną osobno). Umożliwia to dowolny wybór barwy i mocy światła.
• Jaki stopień ochrony ma ten moduł? Producent deklaruje IP20 – ochrona przed dotknięciem części pod napięciem, ale nie przed pyłem ani wilgocią. Przeznaczony do montażu wewnątrz rozdzielnic i pulpitów.
• Jaki tryb pracy styku (NO/NC)? Styk jest normalnie otwarty (NO) – pozostaje rozwarty w stanie spoczynku, a zwierany jest po włożeniu żarówki i podaniu napięcia na obwód sygnalizacji.
