Korpus przycisku LED 24V biały metalowy, styk 2NO Harmony XB4 | ZB4BW0B13 Schneider Electric

Opis i Kluczowe Cechy

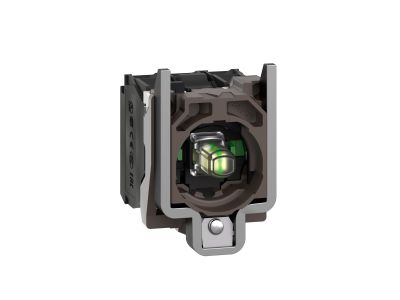

Korpus przycisku LED 24V AC/DC Schneider Electric Harmony XB4 (symbol ZB4BW0B13) to wytrzymały moduł sterowniczy wyposażony w dwa styki zwierne (2NO) oraz zintegrowaną diodę LED. Metalowa konstrukcja i stopień ochrony IP66 gwarantują niezawodność w trudnych warunkach przemysłowych. Dzięki kompaktowej budowie montowanej w otworze 22 mm moduł doskonale sprawdza się w panelach operatorskich i szafach sterowniczych.

• Styki 2NO (dwa zwierne): Umożliwiają sterowanie dwoma niezależnymi obwodami lub realizację funkcji logicznych bez konieczności stosowania dodatkowych przekaźników.
• Zintegrowana dioda LED 24V AC/DC: Zapewnia wizualną sygnalizację stanu urządzenia, ułatwiając szybką identyfikację w hali produkcyjnej lub na maszynie.
• Metalowy korpus: Odporny na uderzenia i korozję, zwiększa trwałość mechaniczną nawet w środowiskach o podwyższonych wymaganiach wytrzymałościowych.
• Stopień ochrony IP66: Pyłoszczelność i ochrona przed silnymi strumieniami wody – idealny do pracy w wilgotnych, zapylonych i wibracyjnych warunkach.
• Zaciski śrubowe: Zapewniają pewne, przewodzące i wibracjoodporne połączenie przewodów, upraszczając okablowanie.
• Szeroki zakres temperatur -40°C do 70°C: Gwarantuje niezawodną pracę w ekstremalnych warunkach klimatycznych, od mrozu po upał.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi normami europejskimi dla aparatury sterowniczej i sygnalizacyjnej. Posiada certyfikat CE oraz spełnia wymogi dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej. Wielkość otworu montażowego 22 mm jest zgodna z międzynarodowym standardem DIN.

Zastosowanie

Korpus przycisku ZB4BW0B13 znajduje zastosowanie wszędzie tam, gdzie wymagana jest wizualna sygnalizacja lub impulsowe sterowanie odbiornikami. Sprawdzi się w instalacjach przemysłowych, maszynowych oraz w automatyce budynkowej.

• Sterowanie silnikami, wentylatorami, pompami – dwa styki NO umożliwiają załączanie dwóch niezależnych obwodów.
• Sygnalizacja stanu urządzeń (np. gotowości, awarii) za pomocą zintegrowanej diody LED 24V.
• Impulsy sterujące do styczników, przekaźników lub wejść PLC w systemach automatyki.
• Montaż w panelach operatorskich i szafach sterowniczych w przemyśle spożywczym, chemicznym czy maszynowym.

Wskazówki Montażowe

Montaż powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Korpus przycisku przeznaczony jest do montażu w otworze o średnicy 22 mm w panelu o grubości zgodnej z dokumentacją. Zaciski śrubowe dokręcaj momentem zalecanym przez producenta (szczegóły w karcie katalogowej). Przekrój przewodów dobierz do obciążalności styków i obowiązujących norm instalacyjnych.

FAQ

• Jakie jest napięcie zasilania diody LED? Dioda LED jest zasilana napięciem 24 V AC/DC – kompatybilna z typowymi zasilaczami przemysłowymi i sygnalizacyjnymi.
• Jaki stopień ochrony ma ten korpus? Stopień ochrony to IP66 – pyłoszczelność i odporność na silne strumienie wody, co pozwala na stosowanie w trudnych warunkach.
• Czy ten korpus mogę użyć z przyciskiem podświetlanym Harmony XB4? Tak, moduł jest w pełni kompatybilny z lampkami pilotującymi (światłami) serii Harmony XB4, umożliwiając szybką wymianę i konfigurację.
