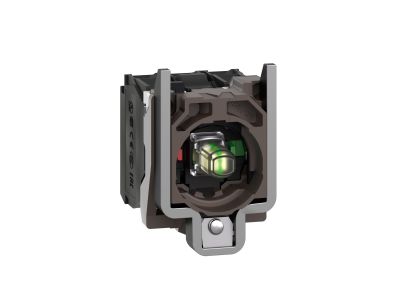

Korpus przycisku LED 24V 1NO+1NZ zaciski mocowane śrubami biały | ZB4BW0B15 Schneider Electric

Opis i Kluczowe Cechy

Korpus przycisku Schneider Electric z serii Harmony XB4, o oznaczeniu katalogowym ZB4BW0B15, to zaawansowane rozwiązanie konstrukcyjne przeznaczone do profesjonalnych systemów sterowania i sygnalizacji. Urządzenie charakteryzuje się solidnym, metalowym korpusem, który gwarantuje wyjątkową wytrzymałość mechaniczną oraz długowieczność w wymagających środowiskach przemysłowych. Sercem modułu jest zintegrowana dioda LED w kolorze białym, zasilana napięciem bezpiecznym 24 V AC/DC, co pozwala na wyraźną wizualną identyfikację stanu pracy maszyny lub procesu.

• Konfiguracja styków: Wyposażony w jeden styk zwierny (1 NO) oraz jeden styk rozwierny (1 NC), co umożliwia realizację złożonych funkcji logicznych w obwodach sterowania.
• Zintegrowane podświetlenie: Energooszczędna dioda LED zapewnia wysoką jasność i długi czas eksploatacji bez konieczności częstej konserwacji.
• Wysoka odporność: Stopień ochrony IP66 zapewnia pełną pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co czyni produkt idealnym do pracy w trudnych warunkach.
• Modularność: Konstrukcja przystosowana do standardowego otworu montażowego o średnicy 22 mm, co zapewnia pełną kompatybilność z istniejącymi pulpitami sterowniczymi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i niezawodność w aplikacjach przemysłowych. Korpus spełnia wymagania dotyczące odporności na wibracje oraz uderzenia mechaniczne, co jest kluczowe w sektorze budowy maszyn. Dzięki szerokiemu zakresowi temperatur pracy, od -40°C do aż 70°C, moduł może być stosowany w ekstremalnych warunkach klimatycznych, zarówno wewnątrz, jak i na zewnątrz budynków, zachowując pełną sprawność elektryczną i mechaniczną.

Zastosowanie

Korpus ZB4BW0B15 znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej oraz systemach dystrybucji energii. Jest dedykowany do:

• Budowy pulpitów sterowniczych i tablic rozdzielczych w zakładach produkcyjnych.
• Systemów sygnalizacji stanów alarmowych i operacyjnych w maszynach CNC.
• Przemysłu spożywczego i chemicznego, gdzie wymagana jest wysoka szczelność obudowy (IP66).
• Infrastruktury transportowej i energetycznej, dzięki odporności na szerokie spektrum temperatur.

Wskazówki Montażowe

Instalacja korpusu jest intuicyjna i szybka, co znacząco redukuje czas przestojów serwisowych. Montaż odbywa się w standardowym otworze 22 mm. Przewody elektryczne należy podłączyć do zacisków śrubowych, które zapewniają trwałe i pewne połączenie, odporne na poluzowanie pod wpływem drgań. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub, aby zapewnić optymalny styk elektryczny. Dzięki modułowej budowie, wymiana elementu świetlnego lub bloku styków nie wymaga demontażu całej jednostki sterującej, co ułatwia modernizację istniejących układów.

FAQ

• Czy korpus zawiera źródło światła? Tak, produkt posiada zintegrowaną diodę LED zasilaną napięciem 24 V AC/DC.
• Jaki jest stopień ochrony tego modułu? Urządzenie posiada stopień ochrony IP66, co oznacza pełną ochronę przed pyłem i silnym strumieniem wody.
• Czy mogę zamontować ten korpus w standardowej kasecie sterowniczej? Tak, korpus jest kompatybilny ze wszystkimi standardowymi otworami montażowymi o średnicy 22 mm z serii Harmony XB4.
• W jakich temperaturach może pracować urządzenie? Moduł jest przystosowany do pracy w bardzo szerokim zakresie od -40°C do +70°C.
