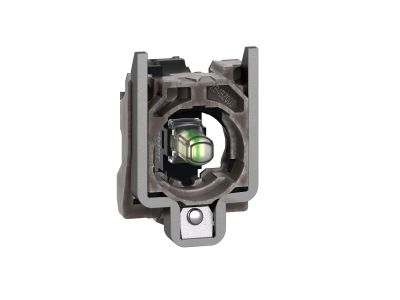

Korpus przycisku LED 230V zaciski mocowane śrubami biały Harmony XB4 | ZB4BVM1 Schneider Electric

Opis i Kluczowe Cechy

Korpus przycisku LED ZB4BVM1 marki Schneider Electric z serii Harmony XB4 to element umożliwiający podświetlenie modułów przyciskowych i przełączników. Zasilany napięciem 230 V, wyposażony w zintegrowaną diodę LED BA9s, co zapewnia wyraźną sygnalizację stanu pracy. Metalowy korpus gwarantuje wytrzymałość mechaniczną, a zaciski śrubowe ułatwiają pewne podłączenie przewodów. Stopień ochrony IP20 chroni przed przypadkowym kontaktem z elementami pod napięciem.

• Zintegrowana dioda LED BA9s 230 V: wyraźna sygnalizacja optyczna – łatwe odróżnienie stanów załączenia i awarii.
• Zaciski śrubowe: pewne i trwałe połączenie przewodów bez ryzyka samoistnego rozłączenia.
• Metalowy korpus: odporność na uszkodzenia mechaniczne i długotrwała eksploatacja w warunkach przemysłowych.
• Stopień ochrony IP20 (zgodny z IEC/EN 60529): ochrona przed dotykiem części pod napięciem – bezpieczeństwo podczas pracy konserwacyjnej.
• Szeroki zakres temperatur pracy od -40°C do +70°C: niezawodne działanie w ekstremalnych warunkach otoczenia – od mroźnych hal po gorące procesy technologiczne.

Zgodność z Normami

Korpus przycisku LED ZB4BVM1 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Spełnia wymagania normy IEC/EN 60947-5-1 (dotyczącej łączników w układach sterowania) oraz IEC/EN 60529 w zakresie stopnia ochrony IP20, co potwierdza jego przydatność do zastosowań przemysłowych.

Zastosowanie

Korpus ZB4BVM1 przeznaczony jest do montażu w zestawach przycisków i przełączników serii Harmony XB4. Dzięki zintegrowanej diodzie LED idealnie nadaje się do:

• Sygnalizacji stanu maszyn (np. praca / awaria / gotowość) w szafach sterowniczych i panelach operatorskich.
• Podświetlania przycisków sterowniczych w układach automatyki budynkowej i przemysłowej.
• Tworzenia czytelnych układów alarmowych i ostrzegawczych w instalacjach niskiego napięcia.
• Współpracy z przełącznikami selektorowymi i przyciskami grzybkowymi w celu identyfikacji aktywnego trybu pracy.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Korpus montuje się w otworze o średnicy 22 mm w panelu lub płycie czołowej szafy. Przewody należy podłączyć do zacisków śrubowych z zachowaniem momentu dokręcania zgodnego z dokumentacją producenta. Przekrój przewodów dobrać do prądu znamionowego diody LED – nie przekraczać wartości zalecanych przez producenta.

FAQ

• Czy korpus ZB4BVM1 jest wyposażony w diodę LED? Tak, posiada zintegrowaną diodę LED BA9s przystosowaną do napięcia 230 V AC/DC. Umożliwia to bezpośrednie podświetlenie bez konieczności stosowania zewnętrznych źródeł światła.
• Jaki stopień ochrony ma ten korpus? Deklarowany stopień ochrony to IP20 (zgodnie z IEC/EN 60529). Oznacza to ochronę przed ciałami stałymi o średnicy ≥12,5 mm i przed dotykiem palcem, jednak nie chroni przed wodą – należy montować w suchych pomieszczeniach lub w dodatkowej obudowie.
• Czy mogę go stosować w temperaturach ujemnych? Tak, zakres temperatur pracy wynosi od -40°C do +70°C, co pozwala na instalację w nieogrzewanych halach, magazynach chłodniczych oraz w pobliżu źródeł ciepła, o ile nie występuje skraplanie wilgoci.
