Korpus przycisku LED 230-240V biały metalowy, styk 1NO+1NC Harmony XB4 | ZB4BW0M15 Schneider Electric

Opis i Kluczowe Cechy

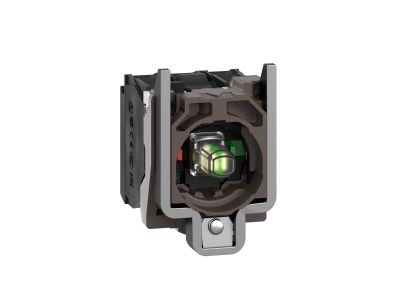

Korpus przycisku LED Schneider Electric Harmony XB4 (symbol ZB4BW0M15) to podświetlany blok świetlny wyposażony w zintegrowaną diodę LED zasilaną napięciem 230–240 V AC/DC. Metalowy korpus zapewnia wysoką wytrzymałość mechaniczną, a zestyk 1NO+1NC umożliwia jednoczesną sygnalizację i sterowanie. Dzięki stopniowi ochrony IP66 produkt sprawdza się w wymagających warunkach przemysłowych i zewnętrznych.

• Napięcie zasilania LED 230–240 V AC/DC: Dioda LED świeci stabilnie przy standardowym napięciu sieciowym, eliminując konieczność stosowania dodatkowych zasilaczy i ułatwiając instalację.
• Styk 1NO + 1NC: Umożliwia zarówno załączanie obwodu (NO), jak i rozłączanie (NC) w jednym korpusie, co zwiększa elastyczność funkcji sygnalizacyjno-sterowniczych.
• Zintegrowana dioda LED: Wyraźna, energooszczędna sygnalizacja wizualna – ułatwia identyfikację stanu maszyny czy procesu nawet w słabo oświetlonych pomieszczeniach.
• Stopień ochrony IP66: Odporność na kurz, wodę i wibracje – gwarantuje niezawodne działanie w trudnych warunkach środowiskowych, np. na zewnątrz lub w strefach mycia.
• Szeroki zakres temperatur pracy –40°C do 70°C: Zapewnia pełną funkcjonalność w ekstremalnych warunkach klimatycznych, od mrozu po upały przemysłowe.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i jest oznaczony certyfikatem CE. Dzięki metalowej obudowie i uszczelnieniu IP66 nadaje się do zastosowań w środowiskach narażonych na wilgoć i zapylenie. Konstrukcja zgodna jest z ogólnymi standardami aparatury sterowniczej DIN, co gwarantuje kompatybilność z typowymi otworami montażowymi 22 mm.

Zastosowanie

Korpus przycisku LED Harmony XB4 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest niezawodna sygnalizacja wizualna oraz podstawowe funkcje sterowania. Idealnie sprawdza się w automatyce przemysłowej, maszynach i instalacjach zewnętrznych.

• Podświetlanie przycisków sterowniczych w panelach operatorskich i pulpitach maszyn – wyraźne wskazanie gotowości, awarii lub stanu procesu.
• Sygnalizacja stanu pracy urządzeń w rozdzielnicach i szafach sterowniczych, szczególnie w warunkach podwyższonej wilgotności lub zapylenia.
• Impulsy sterujące do styczników, przekaźników lub wejść PLC – realizacja załączania/wyłączania obwodów z jednoczesną sygnalizacją LED.
• Automatyka budynkowa i infrastruktura – sterowanie oświetleniem, wentylacją czy bramami w strefach zewnętrznych (IP66).

Wskazówki Montażowe

Montaż oraz wszelkie prace konserwacyjne powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu w otworze o średnicy 22 mm na panelu lub płycie czołowej. Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do obciążenia prądowego styków oraz prądu diody LED. Produkt nie wymaga dodatkowego chłodzenia, ale należy unikać bezpośredniego nasłonecznienia w temperaturach powyżej 70°C.

FAQ

• Czy dioda LED wymaga oddzielnego zasilacza? Nie – zintegrowana dioda LED jest przystosowana do zasilania bezpośrednio z napięcia 230–240 V AC/DC, więc nie potrzebuje zewnętrznego źródła ani rezystora.
• Jaki stopień ochrony ma ten korpus przycisku? Posiada stopień ochrony IP66, co oznacza całkowitą odporność na kurz oraz ochronę przed silnymi strumieniami wody, a także odporność na wibracje mechaniczne.
• Czy styk działa w trybie chwilowym czy podtrzymywanym? Styk 1NO+1NC jest bezpotencjałowy i zależny od zastosowanego napędu (przycisku lub przełącznika). Sam korpus zapewnia jedynie zestyk – tryb pracy określa element sterujący, z którym jest kompatybilny (seria Harmony XB4).
