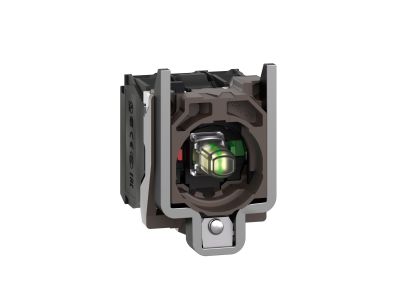

Korpus przycisku LED 110-120V biały metalowy, styk 1NO+1NC Harmony XB4 | ZB4BW0G15 Schneider Electric

Opis i Kluczowe Cechy

Korpus przycisku LED Schneider Electric Harmony XB4 o symbolu ZB4BW0G15 to podświetlany moduł sterowniczy ze zintegrowaną diodą LED na napięcie 110-120 V AC/DC. Wyposażony w zestyk 1NO+1NC oraz metalowy korpus, oferuje niezawodne działanie w wymagających aplikacjach przemysłowych. Stopień ochrony IP66 gwarantuje odporność na kurz i wodę, a szeroki zakres temperatur pracy (-40…70°C) pozwala na stosowanie w ekstremalnych warunkach.

• Zintegrowana dioda LED 110-120 V AC/DC: Bezpośrednie zasilanie z typowych instalacji przemysłowych – brak konieczności stosowania zewnętrznego źródła światła, oszczędność miejsca i czasu montażu.
• Zestyk 1NO+1NC: Umożliwia zarówno załączanie, jak i rozłączanie obwodów – uniwersalne sterowanie w jednym module.
• Stopień ochrony IP66: Odporność na kurz, strumienie wody i wibracje – niezawodna praca w trudnych warunkach zewnętrznych i przemysłowych.
• Zakres temperatur -40…70°C: Gwarantuje stabilne działanie w ekstremalnych temperaturach – od mroźnych hal po gorące linie produkcyjne.
• Metalowy korpus i zaciski śrubowe: Wytrzymała konstrukcja mechaniczna oraz łatwe, pewne połączenia przewodów – długa żywotność i prostota instalacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i jakości dla aparatury sterowniczej. Konstrukcja oparta na standardzie otworu montażowego 22 mm zapewnia kompatybilność z szeroką gamą głowic i osprzętu serii Harmony XB4.

Zastosowanie

Korpus przycisku LED sprawdza się wszędzie tam, gdzie wymagane jest wizualne potwierdzenie stanu urządzenia oraz sterowanie w trudnych warunkach środowiskowych.

• Panele sterownicze maszyn i urządzeń – podświetlany przycisk start/stop z sygnalizacją pracy.
• Automatyka budynkowa – sterowanie oświetleniem, bramami, wentylacją z widocznym wskazaniem stanu.
• Sygnalizacja alarmowa i procesowa – dioda LED informuje o awarii, gotowości lub zakończeniu cyklu.
• Impulsy do styczników, przekaźników lub sterowników PLC – zestyk 1NO+1NC umożliwia przekazanie sygnału załączającego i rozłączającego.

Wskazówki Montażowe

Montaż i podłączenie korpusu przycisku mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Dokręcanie zacisków śrubowych przeprowadzić zgodnie z momentem dokręcania podanym w dokumentacji producenta. Przekrój przewodów dobrać odpowiednio do obciążenia. Nie przekraczać dopuszczalnych parametrów znamionowych.

FAQ

• Czy dioda LED jest wbudowana w korpus? Tak, zintegrowana dioda LED jest przystosowana do napięcia 110-120 V AC/DC – nie wymaga dodatkowego modułu oświetleniowego.
• Jaki stopień ochrony ma ten produkt? Korpus posiada stopień ochrony IP66, co oznacza całkowitą ochronę przed kurzem oraz odporność na silne strumienie wody – nadaje się do stosowania na zewnątrz i w warunkach wilgotnych.
• Czy zestyk jest normalnie otwarty (NO) i normalnie zamknięty (NC)? Tak, moduł wyposażono w jeden zestyk NO (normalnie otwarty) i jeden zestyk NC (normalnie zamknięty), co pozwala na realizację dwóch różnych funkcji sterujących w jednym urządzeniu.
