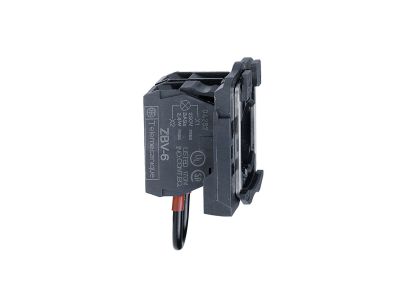

Korpus przycisku Harmony XB5 z elementem świetlnym BA 9s zaciski śrubowe | ZB5AV156 Schneider Electric

Opis i Kluczowe Cechy

Korpus przycisku Harmony XB5 BA 9s (symbol ZB5AV156) z elementem świetlnym to podstawa do budowy modułów operatorskich w systemie Harmony XB5. Przeznaczony do montażu w panelu o grubości do 1,6 mm, wyposażony w zaciski śrubowe ułatwiające podłączanie przewodów sterowniczych. Kompatybilny z szeroką gamą elementów świetlnych BA 9s, umożliwia tworzenie sygnalizacji wizualnej w maszynach i urządzeniach przemysłowych.

• Element świetlny BA 9s: Możliwość zamontowania standardowych żarówek lub diod LED o napięciu 6V, 12V, 24V, 48V, 230V AC/DC – elastyczność układów sygnalizacji.
• Zaciski śrubowe: Umożliwiają pewne i trwałe podłączenie przewodów sterowniczych, zgodne z wymaganiami instalacji przemysłowych.
• Montaż w panelu do 1,6 mm: Lekka konstrukcja zintegrowanego korpusu pozwala na montaż w standardowych otworach instalacyjnych bez konieczności stosowania dodatkowych adapterów.
• Kompatybilność z rodziną Harmony XB5: Współpraca z innymi elementami systemu (przyciski, przełączniki, sygnalizatory) w jednej płycie czołowej.
• Zastosowanie w środowiskach przemysłowych: Odpowiedni do pracy w warunkach wymagających sygnalizacji stanu maszyn, ostrzeżeń lub potwierdzeń akcji operatorskich.

Zgodność z Normami

Korpus przycisku Harmony XB5 BA 9s spełnia wymagania norm europejskich dotyczących bezpieczeństwa maszyn (dyrektywa maszynowa 2006/42/WE) i kompatybilności elektromagnetycznej (EMC). Posiada oznaczenie CE i jest zaprojektowany zgodnie z międzynarodowymi standardami przemysłowymi.

Zastosowanie

Korpus przycisku Harmony XB5 BA 9s z elementem świetlnym znajduje zastosowanie w systemach sterowania maszyn i urządzeń przemysłowych, gdzie wymagana jest sygnalizacja wizualna stanu pracy lub ostrzeżeń.

• Sterowanie i sygnalizacja w maszynach produkcyjnych – np. potwierdzenie włączenia/wyłączenia, stan awarii, gotowości.
• Pulpity operatorskie w halach produkcyjnych, liniach montażowych i systemach automatyki.
• Urządzenia sterujące w branży energetycznej, wodociągowej i HVAC – jako element interfejsu użytkownika.
• Systemy alarmowe i ostrzegawcze w instalacjach przemysłowych wymagających wizualnej sygnalizacji stanu.

Wskazówki Montażowe

Montaż korpusu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa przy pracy z instalacjami elektrycznymi. Wymagane jest odłączenie napięcia przed przystąpieniem do prac. Korpus montować w otworze o średnicy 22 mm (standard Harmony XB5) w panelu o grubości maksymalnej 1,6 mm. Po zamontowaniu elementu świetlnego BA 9s należy podłączyć przewody sterownicze do zacisków śrubowych, dokręcając je odpowiednim momentem (zalecenia producenta: 0,8–1,2 Nm). Zapewnić odpowiednie ułożenie przewodów, aby uniknąć naprężeń mechanicznych.

FAQ

• Jaki jest maksymalny prąd obciążenia zacisków śrubowych? Zaciski śrubowe korpusu są przystosowane do podłączania przewodów sterowniczych o maksymalnym prądzie 10A przy napięciu do 250V AC/DC.
• Czy korpus jest kompatybilny z innymi elementami systemu Harmony XB5? Tak, zaprojektowany do współpracy z całą rodziną elementów Harmony XB5, takich jak przyciski, przełączniki, sygnalizatory i regulatory.
• Jakie napięcie mogą obsługiwać elementy świetlne BA 9s? Elementy świetlne BA 9s współpracują z napięciami 6V, 12V, 24V, 48V, 230V AC/DC – należy dobrać odpowiedni typ żarówki lub diody LED zgodnie z wymaganiami układu.
