Korpus przycisku biały LED 24V 2no Harmony XB5 | ZB5AW0B13 Schneider Electric

Opis i Kluczowe Cechy

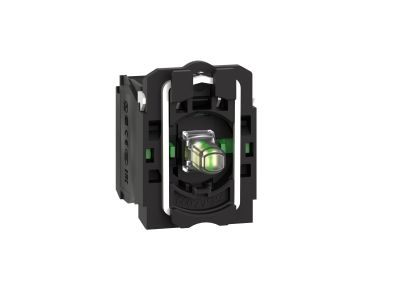

Korpus przycisku sterowniczego Schneider Electric Harmony XB5 (symbol ZB5AW0B13) to element modułowy wyposażony w 2 niezależne styki normalnie otwarte (NO) oraz wbudowaną diodę LED przystosowaną do zasilania napięciem 24 V AC/DC. Dzięki plastikowej obudowie i zaciskom śrubowym zapewnia łatwy montaż oraz bezpieczną i pewną sygnalizację wizualną. Konstrukcja kompatybilna z podświetlanymi przyciskami i przełącznikami selekcyjnymi serii Harmony XB5.

• 2 styki NO (normalnie otwarte): Umożliwiają realizację dwóch niezależnych obwodów sterowania lub sygnalizacji, np. załączanie dwóch różnych odbiorników lub podwójne potwierdzenie sygnału.
• Wbudowana dioda LED 24 V AC/DC: Zintegrowane oświetlenie zapewnia wyraźną sygnalizację stanu pracy bez konieczności stosowania zewnętrznych źródeł światła, co upraszcza instalację i oszczędza miejsce w rozdzielnicy.
• Zaciski śrubowe: Pewne i trwałe połączenie przewodów, łatwe w montażu i demontażu, bez potrzeby stosowania specjalistycznych narzędzi.
• Stopień ochrony IP20: Chroni przed przypadkowym kontaktem z elementami pod napięciem, zapewniając bezpieczeństwo operatora przy montażu w suchych pomieszczeniach i w szafach sterowniczych.
• Szeroki zakres temperatur pracy od -40°C do 70°C: Gwarantuje niezawodne działanie w różnorodnych warunkach środowiskowych – od mroźnych hal produkcyjnych po gorące strefy przemysłowe.

Zgodność z Normami

Korpus przycisku Schneider Electric Harmony XB5 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa oraz posiada certyfikat CE. Stopień ochrony IP20 potwierdza bezpieczeństwo użytkowania w typowych warunkach przemysłowych i w rozdzielnicach.

Zastosowanie

Korpus przycisku ZB5AW0B13 przeznaczony jest do montażu w podświetlanych przyciskach sterowniczych i przełącznikach selekcyjnych serii Harmony XB5. Jest idealnym rozwiązaniem wszędzie tam, gdzie niezbędna jest wizualna sygnalizacja stanu pracy oraz sterowanie obwodami elektrycznymi.

• Sterowanie pracą maszyn i urządzeń przemysłowych – załączanie/wyłączanie za pomocą przycisku podświetlanego.
• Sygnalizacja stanu procesów technologicznych – dioda LED informuje o trybie pracy (np. gotowość, awaria).
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami sterowników PLC w szafach sterowniczych.
• Automatyka budynkowa – stosowany w panelach operatorskich do sygnalizacji i sterowania oświetleniem, roletami, bramami.

Wskazówki Montażowe

Montaż i podłączenie korpusu przycisku powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Element mocowany jest na panelu z otworem 22 mm (zgodnym z DIN 50022) i zabezpieczany nakrętką. Połączenia przewodów należy wykonać przy użyciu zacisków śrubowych, z momentem dokręcania zgodnym z dokumentacją techniczną producenta. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia styków (w przypadku obwodów sterowniczych typowo 0,5–1,5 mm²). Przed przystąpieniem do prac zawsze upewnij się, że obwód jest odłączony od źródła napięcia.

FAQ

• Jaki jest zakres temperatur pracy korpusu? Korpus przycisku może pracować w zakresie temperatur od -40°C do 70°C, co pozwala na stosowanie w różnorodnych warunkach środowiskowych.
• Jakie napięcie zasilania diody LED? Dioda LED jest przystosowana do zasilania napięciem 24 V AC/DC. Należy stosować napięcie zgodne z znamionowym, aby uniknąć uszkodzenia.
• Jaki jest stopień ochrony? Stopień ochrony IP20 zapewnia ochronę przed przypadkowym kontaktem z częściami pod napięciem, ale nie chroni przed wilgocią i pyłem. Produkt przeznaczony do montażu w suchych pomieszczeniach, wewnątrz szaf sterowniczych.
