Opis i Kluczowe Cechy

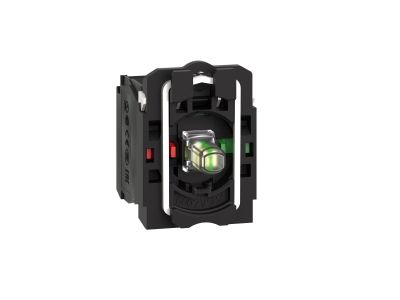

Korpus przycisku Schneider Electric Harmony XB5 (symbol ZB5AW0B15) to moduł stykowy z wbudowaną diodą LED zasilaną napięciem 24 V AC/DC. Wyposażony w jeden zestyk NO (normalnie otwarty) oraz jeden zestyk NC (normalnie zamknięty), umożliwia elastyczne sterowanie i sygnalizację w układach sterowania 22 mm. Kompaktowa, modułowa konstrukcja z tworzywa sztucznego ułatwia szybką wymianę i konfigurację w istniejących instalacjach.

• Wbudowana dioda LED 24 V AC/DC: Zapewnia wyraźną sygnalizację optyczną stanu pracy, ułatwiając szybką identyfikację obwodów bez konieczności stosowania zewnętrznych lamp.
• Zestyki 1NO + 1NC: Pozwalają na jednoczesne sterowanie dwoma niezależnymi obwodami – załączanie (NO) i rozłączanie (NC) – zwiększając funkcjonalność przycisku.
• Zaciski śrubowe: Gwarantują pewne i trwałe połączenie przewodów, odporne na wibracje, co zapewnia niezawodność w środowisku przemysłowym.
• Kompatybilność z serią Harmony XB5: Pasuje do wszystkich podświetlanych przycisków i przełączników selekcyjnych 22 mm tej serii, umożliwiając łatwą modernizację i serwis.
• Szeroki zakres temperatury pracy (-40°C do 70°C): Umożliwia stosowanie w trudnych warunkach, od chłodni po hale produkcyjne.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Stopień ochrony IP20 zapewnia ochronę przed przypadkowym kontaktem z częściami będącymi pod napięciem. Zaprojektowany zgodnie ze standardami DIN dla aparatury sterowniczej 22 mm.

Zastosowanie

Korpus przycisku ZB5AW0B15 znajduje zastosowanie wszędzie tam, gdzie wymagana jest wizualna sygnalizacja oraz sterowanie dwustanowe w instalacjach przemysłowych i budynkowych.

• Sterowanie odbiornikami (silniki, zawory, oświetlenie) z jednoczesną sygnalizacją LED załączenia.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub wejść PLC.
• Sygnalizacja stanu pracy maszyn i urządzeń w szafach sterowniczych.
• Automatyka budynkowa – sterowanie bramami, roletami, systemami alarmowymi z potwierdzeniem wzrokowym.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Moduł montuje się w standardowym otworze o średnicy 22 mm w panelu lub puszce. Przewody należy podłączyć do zacisków śrubowych zgodnie z dokumentacją producenta, zachowując odpowiedni moment dokręcania. Przekrój przewodów dobierz do obciążenia (zgodnie z danymi technicznymi styków). Po zamontowaniu sprawdzić poprawność działania i izolację.

FAQ

• Czy dioda LED jest wbudowana i wymaga osobnego zasilania? Tak, w korpusie znajduje się zintegrowana dioda LED przystosowana do zasilania napięciem 24 V AC/DC. Nie wymaga dodatkowych elementów – wystarczy podłączyć napięcie na odpowiednie zaciski.
• Jaki jest stopień ochrony IP? Produkt posiada stopień ochrony IP20, co oznacza odporność na kontakt palcem, ale nie na wilgoć ani pył. Nadaje się do montażu wewnątrz suchych pomieszczeń i szaf sterowniczych.
• Czy styki NO i NC działają jednocześnie? Tak, zestyk NO (normalnie otwarty) i NC (normalnie zamknięty) są niezależne. W stanie spoczynku NC jest zwarty, NO rozwiera. Pozwala to na realizację funkcji przełączających lub sygnalizacyjnych w jednym module.
