Korpus przycisku biały LED 24-120V Harmony XB5 | ZB5AVBG1 Schneider Electric

Opis i Kluczowe Cechy

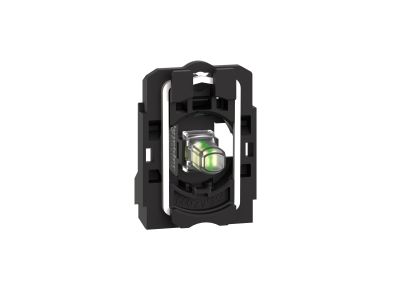

Korpus przycisku LED Schneider Electric Harmony XB5 o symbolu ZB5AVBG1 to moduł sygnalizacyjny przeznaczony do podświetlanych przycisków i przełączników selekcyjnych. Wyposażony w zintegrowaną diodę LED zasilaną napięciem 24–120 V oraz zaciski śrubowe, zapewnia szybką i bezpieczną konfigurację sygnalizacji wizualnej w rozdzielnicach i panelach operatorskich.

• Wbudowana dioda LED (24–120 V): umożliwia wyraźną sygnalizację stanu urządzenia bez konieczności stosowania zewnętrznego źródła światła, co upraszcza instalację i zwiększa czytelność panelu.
• Zaciski śrubowe: gwarantują pewne i trwałe połączenie przewodów, ułatwiając szybki montaż i serwis.
• Kompatybilność z modułami 22 mm: pasuje do standardowych układów sterowania Harmony XB5, co zapewnia łatwą integrację z istniejącymi maszynami i instalacjami.
• Stopień ochrony IP20: chroni operatorów przed przypadkowym kontaktem z elementami pod napięciem, podnosząc bezpieczeństwo użytkowania.
• Szeroki zakres temperatury pracy (-40°C do 70°C): gwarantuje niezawodną pracę w zmiennych warunkach środowiskowych, od chłodni po zewnętrzne instalacje przemysłowe.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE i deklarowany stopień ochrony IP20, co potwierdza jego bezpieczeństwo i jakość w zastosowaniach przemysłowych.

Zastosowanie

Korpus przycisku ZB5AVBG1 znajduje zastosowanie wszędzie tam, gdzie wymagana jest wizualna sygnalizacja stanu pracy urządzeń. Może być montowany w obudowach aparatury modułowej, panelach operatorskich oraz szafach sterowniczych.

• Sygnalizacja włączonego/wyłączonego stanu silników, pomp lub wentylatorów w automatyce przemysłowej.
• Podświetlanie przycisków sterowniczych w układach start/stop, umożliwiające szybką identyfikację aktywnego elementu.
• Współpraca z przełącznikami selekcyjnymi i przyciskami w układach sterowania sekwencyjnego (np. zmiana trybu pracy maszyny).
• Element wizualny w systemach alarmowych i sygnalizacji awarii w budynkach inteligentnych.

Wskazówki Montażowe

Montaż i podłączenie korpusu przycisku powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie montuje się w otworze o średnicy 22 mm (zgodnym z normą dla modułów Harmony XB5). Dokręcanie zacisków śrubowych należy przeprowadzić zgodnie z momentem podanym w dokumentacji producenta. Przekrój przewodów powinien być dobrany do prądu obciążenia (zgodnie z obowiązującymi przepisami). Nie przekraczać dopuszczalnego napięcia zasilania diody LED – 24–120 V.

FAQ

• Czy dioda LED działa zarówno na napięciu stałym, jak i zmiennym? Z danych producenta wynika, że dioda LED jest zasilana napięciem 24–120 V – typowo stosowanym zarówno AC, jak i DC. Szczegółowe informacje o rodzaju napięcia znajdują się w karcie katalogowej produktu.
• Jaki stopień ochrony ma ten korpus? Produkt posiada deklarowany stopień ochrony IP20, co oznacza ochronę przed dotknięciem części pod napięciem, ale nie jest odporny na wnikanie wody – montaż w suchych wnętrzach rozdzielnic jest zalecany.
• Jaką funkcję pełni ten korpus w systemie XB5? Jest to moduł świetlny (blok LED) przeznaczony do montażu za podświetlanymi przyciskami lub przełącznikami selekcyjnymi Harmony XB5. Zapewnia oświetlenie elementu sterującego i wizualną informację o stanie obwodu.
