Korpus przycisku biały LED 230-240V no+nc Harmony XB5 | ZB5AW0M15 Schneider Electric

Opis i Kluczowe Cechy

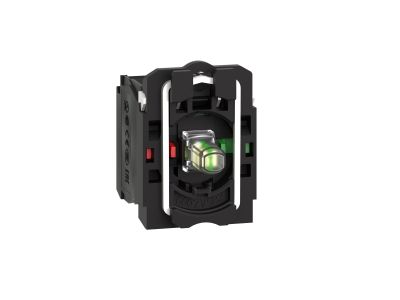

Korpus przycisku Schneider Electric Harmony XB5 (symbol ZB5AW0M15) to kompaktowy moduł sterowniczy z wbudowaną diodą LED, przystosowany do napięcia 230-240 V AC/DC. Wyposażony w jeden zestyk normalnie otwarty (NO) i jeden normalnie zamknięty (NC) realizuje podstawowe funkcje sygnalizacji i sterowania. Plastikowa obudowa o stopniu ochrony IP20 zapewnia bezpieczną pracę w rozdzielnicach. Dzięki modułowej konstrukcji montaż na zgodnych przyciskach i przełącznikach Harmony XB5 jest szybki i prosty, co ułatwia późniejsze modyfikacje instalacji.

• Styki 1NO+1NC: Umożliwiają jednoczesne sygnalizowanie stanu pracy i sterowanie odbiornikiem – jeden zestyk załącza obwód, drugi go rozłącza, co zwiększa funkcjonalność w aplikacjach dwuprzewodowych.
• Wbudowana dioda LED 230-240 V AC/DC: Zapewnia wyraźną wizualną informację o stanie urządzenia bez konieczności stosowania osobnego modułu podświetlenia – oszczędność miejsca i czasu montażu.
• Zaciski śrubowe: Ułatwiają bezpieczne i pewne podłączenie przewodów o przekroju dostosowanym do obciążenia – typowe połączenie w instalacjach przemysłowych.
• Stopień ochrony IP20: Chroni operatora przed przypadkowym kontaktem z elementami pod napięciem podczas pracy w suchych pomieszczeniach – zgodnie z wymaganiami dla aparatury montowanej w szafach sterowniczych.
• Szeroki zakres temperatur pracy -40°C do 70°C: Gwarantuje niezawodne działanie w trudnych warunkach – od mroźnych hal magazynowych po gorące linie produkcyjne.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Stopień ochrony IP20 potwierdza odporność na dotyk palcem i wnikanie ciał stałych o średnicy powyżej 12,5 mm. Konstrukcja 22 mm zgodna jest z międzynarodowym standardem średnic otworów montażowych, co zapewnia kompatybilność z większością osprzętu sterowniczego.

Zastosowanie

Korpus przycisku ZB5AW0M15 dedykowany jest do budowy podświetlanych przycisków i przełączników selekcyjnych w systemach sterowania maszynami oraz w rozdzielnicach. Jego parametry pozwalają stosować go w następujących scenariuszach:

• Sterowanie oświetleniem lub innymi odbiornikami za pomocą podświetlanego przycisku – dioda LED wskazuje stan załączenia.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub wejść PLC – styki przełączane mechanicznie zapewniają niezawodną transmisję sygnału.
• Sygnalizacja alarmowa lub statusowa na panelach operatorskich – zintegrowane światło pilotujące redukuje liczbę elementów w szafie.
• Automatyka budynkowa – sterowanie bramami, roletami czy systemami wentylacji w miejscach wymagających wizualnego potwierdzenia działania.

Wskazówki Montażowe

Montaż i podłączenie korpusu przycisku może być wykonane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie obwodu. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) lub w otworze Ø22 mm w płycie czołowej – zgodnie z instrukcją producenta. Połączenia śrubowe należy dokręcać momentem podanym w dokumentacji technicznej. Przekrój przewodów dobierz zgodnie z prądem obciążenia styków – typowo 0,5–1,5 mm². Nie używaj urządzenia w środowisku wilgotnym (IP20 nie chroni przed wodą).

FAQ

• Czy dioda LED jest wymienna? Dioda jest zintegrowana na stałe z korpusem – nie przewidziano wymiany osobnego źródła światła. W przypadku uszkodzenia należy wymienić cały moduł.
• Jaki jest stopień ochrony tego korpusu przycisku? Podana przez producenta klasa IP20 zapewnia ochronę przed dotykiem palcem i ciałami stałymi ≥12,5 mm. Nie jest odporny na wilgoć ani pył.
• Jakie napięcie podaje się na diodę LED? Dioda zaprojektowana jest na napięcie 230-240 V AC/DC. Należy podłączyć ją zgodnie z polaryzacją (dla DC) – brak podświetlenia może świadczyć o odwrotnym podłączeniu lub braku napięcia.
