Korpus przycisku biały LED 230-240V Harmony XB5 | ZB5AVM1 Schneider Electric

Opis i Kluczowe Cechy

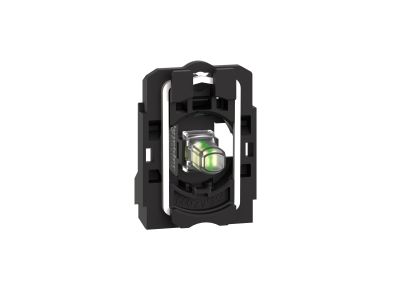

Korpus przycisku biały LED 230-240V o symbolu ZB5AVM1 firmy Schneider Electric – część serii Harmony XB5. Wyposażony w zintegrowaną diodę LED zasilaną napięciem 230-240 V, przeznaczony do podświetlania głowic przycisków i przełączników selekcyjnych w otworach 22 mm. Kompaktowa konstrukcja z zaciskami śrubowymi ułatwia szybki montaż i serwis, a stopień ochrony IP20 zapewnia bezpieczeństwo operatora.

• Wbudowana dioda LED 230-240 V: umożliwia wizualną sygnalizację stanu pracy bez konieczności stosowania zewnętrznych źródeł światła.
• Zaciski śrubowe: gwarantują pewne i trwałe połączenie przewodów, odporne na wibracje.
• Kompatybilność z otworami 22 mm i głowicami Harmony XB5: łatwa integracja z istniejącymi panelami sterowniczymi oraz wymiana jednostek sygnalizacyjnych.
• Stopień ochrony IP20: chroni przed przypadkowym dotknięciem elementów pod napięciem, zwiększając bezpieczeństwo użytkownika.
• Szeroki zakres temperatur pracy (-40°C do 70°C): zapewnia niezawodne działanie w różnorodnych warunkach środowiskowych – od mrozu po upał.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa dla aparatury sterowniczej oraz posiada oznaczenie CE. Stopień ochrony IP20 gwarantuje ochronę przed dotykiem, co potwierdza zgodność z zasadami bezpieczeństwa elektrycznego.

Zastosowanie

Korpus przycisku ZB5AVM1 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest czytelna sygnalizacja wizualna w układach sterowania. Dzięki zintegrowanej diodzie LED i prostej wymianie sprawdza się w wielu scenariuszach:

• Sterowanie i sygnalizacja stanu odbiorników w maszynach przemysłowych.
• Wizualne oznaczanie jednostek sygnalizacyjnych na panelach operatorskich.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC.
• Automatyka budynkowa – podświetlanie przycisków w systemach oświetlenia i HVAC.

Wskazówki Montażowe

Prace instalacyjne mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV).
Przed przystąpieniem do montażu bezwzględnie odłącz napięcie zasilania.
Korpus montować w otworze panelu o średnicy 22 mm, mocując odpowiednią głowicą (np. przycisk, przełącznik).
Połączenia śrubowe dokręcać momentem zgodnym z dokumentacją producenta – nie przekraczać zalecanej wartości.
Przekrój przewodów należy dobrać do prądu obwodu (zgodnie z normami instalacyjnymi).
Po zakończeniu montażu sprawdzić poprawność działania sygnalizacji oraz szczelność połączeń.

FAQ

• Czy korpus jest wyposażony w diodę LED? Tak, posiada wbudowaną diodę LED o napięciu zasilania 230-240 V AC, która zapewnia podświetlenie głowicy.
• Jaki stopień ochrony ma ten korpus? Produkt posiada stopień ochrony IP20 – chroni przed dostępem do części pod napięciem, ale nie jest odporny na wodę ani pył.
• W jakim zakresie temperatur może pracować korpus? Zakres pracy wynosi od -40°C do 70°C, co pozwala na stosowanie w ogrzewanych i nieogrzewanych pomieszczeniach przemysłowych oraz na zewnątrz w obudowach.
