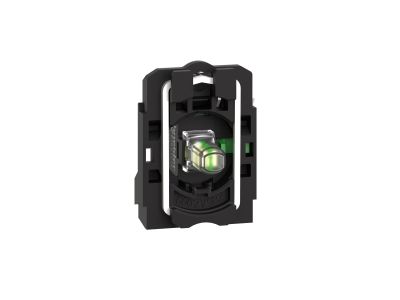

Korpus przycisku biały LED 230-240V 1no Harmony XB5 | ZB5AW0M11 Schneider Electric

Opis i Kluczowe Cechy

Korpus przycisku Schneider Electric Harmony XB5 (symbol ZB5AW0M11) to biały element sterowniczy wyposażony we wbudowaną diodę LED zasilaną napięciem 230-240V AC/DC. Posiada jeden styk normalnie otwarty (1NO) oraz zaciski śrubowe zapewniające pewne połączenie przewodów. Dzięki zakresowi temperatur pracy od -40°C do 70°C nadaje się do wymagających aplikacji przemysłowych. Stopień ochrony IP20 chroni przed przypadkowym kontaktem z elementami pod napięciem.

• Wbudowana dioda LED 230-240V AC/DC: bezpośrednie zasilanie z obwodu sterowniczego – nie wymaga osobnego modułu LED, upraszcza instalację i skraca czas montażu.
• 1 styk NO (normalnie otwarty): idealny do realizacji impulsów sterujących dla styczników, przekaźników lub wejść PLC.
• Zaciski śrubowe: trwałe i odporne na wibracje połączenie przewodów, ułatwiające szybką wymianę konfiguracji.
• Kompatybilność z systemem Harmony XB5 i średnicą 22 mm: pasuje do standardowych paneli sterowniczych, umożliwia łatwą rozbudowę instalacji.
• Szeroki zakres temperatur -40°C do 70°C: gwarantuje niezawodne działanie w trudnych warunkach środowiskowych (np. chłodnie, hale produkcyjne).

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi dyrektywami Unii Europejskiej i oznaczony certyfikatem CE. Gwarantuje to spełnienie podstawowych wymogów bezpieczeństwa oraz kompatybilności elektromagnetycznej. Dane techniczne, w tym stopień ochrony IP20, odpowiadają standardom stosowanym w aparaturze sterowniczej niskiego napięcia.

Zastosowanie

Korpus przycisku ZB5AW0M11 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest impulsowe sterowanie oraz wizualna sygnalizacja stanu pracy. Sprawdza się w szafach sterowniczych, panelach operatorskich i rozdzielnicach przemysłowych.

• Sterowanie stycznikami, przekaźnikami i siłownikami w układach napędowych.
• Generowanie impulsów dla wejść cyfrowych sterowników PLC.
• Sygnalizacja stanu maszyny (np. praca/awaria) za pomocą wbudowanej diody LED.
• Automatyka budynkowa: sterowanie oświetleniem, bramami lub klimatyzacją.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Korpus przycisku przeznaczony jest do montażu w otworze o średnicy 22 mm na panelu sterowniczym lub obudowie. Należy stosować zaciski śrubowe zgodnie z dokumentacją producenta, a przewody dobrać odpowiednio do prądu roboczego obwodu. Moment dokręcania śrub określa instrukcja produktu.

FAQ

• Czy dioda LED wymaga oddzielnego zasilania? Nie. Dioda LED jest wbudowana i zasilana bezpośrednio z obwodu 230-240V AC/DC – nie potrzebuje zewnętrznego modułu LED ani transformatora.
• Jaki stopień ochrony ma ten korpus przycisku? Stopień ochrony IP20 – chroni przed dostępem do części pod napięciem (ciała stałe >12,5 mm) i przed dotykiem palcem, ale nie jest odporny na wodę ani pył.
• Jaki jest tryb pracy styku? Styk normalnie otwarty (NO) – zwiera się po naciśnięciu przycisku, a po zwolnieniu powraca do stanu rozwartego.
