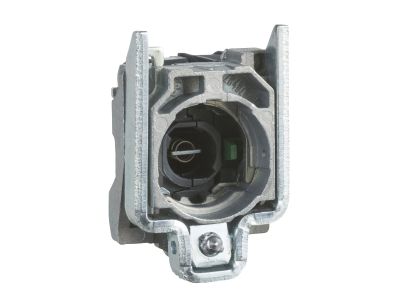

Korpus przycisku bez żarówki 250V metalowy, styk 1NO + 1NC Harmony XB4 | ZB4BW065 Schneider Electric

Opis i Kluczowe Cechy

Korpus przycisku Schneider Electric Harmony XB4 o symbolu ZB4BW065 to metalowa jednostka sterownicza wyposażona w zestaw styków 1NO + 1NC, przystosowana do napięcia 250 V AC/DC. Dzięki wytrzymałej metalowej obudowie oraz zaciskom śrubowym zapewnia niezawodne połączenie w wymagających warunkach przemysłowych. Moduł współpracuje z żarówką BA9s, umożliwiając podświetlenie sygnalizatora, a kompaktowa konstrukcja pasuje do standardowych otworów montażowych 22 mm.

• Styki 1NO + 1NC: Zestaw zwierny i rozwierny w jednym korpusie pozwala na realizację funkcji załączania i sygnalizacji bez potrzeby stosowania dodatkowych modułów – oszczędność miejsca w rozdzielnicy.
• Napięcie 250 V AC/DC: Uniwersalne zasilanie w obwodach prądu przemiennego i stałego zapewnia szerokie możliwości zastosowania w instalacjach sterowniczych.
• Metalowy korpus: Wytrzymała obudowa gwarantuje odporność na uszkodzenia mechaniczne i wydłuża żywotność urządzenia w trudnych warunkach eksploatacji.
• Zaciski śrubowe: Pewne i trwałe połączenie przewodów ułatwia instalację i serwis – prosta wymiana bez użycia specjalistycznych narzędzi.
• Kompatybilność z żarówką BA9s: Możliwość podświetlenia modułu pozwala na wizualne odróżnienie stanu urządzenia, co zwiększa bezpieczeństwo obsługi maszyn.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami europejskich norm oraz standardami DIN, co potwierdza oznakowanie CE. Korpus przycisku przeznaczony jest do stosowania w obwodach sterowniczych i sygnalizacyjnych w instalacjach przemysłowych. Stopień ochrony IP20 zabezpiecza przed dotykiem części pod napięciem.

Zastosowanie

Uniwersalny korpus przycisku Harmony XB4 sprawdza się w różnorodnych aplikacjach sterowniczych i sygnalizacyjnych w przemyśle oraz automatyce budynkowej.

• Sterowanie odbiornikami (silniki, oświetlenie) w maszynach i liniach produkcyjnych – zestaw styków NO/NC umożliwia realizację zarówno załączania, jak i sygnalizacji stanu.
• Impulsy sterujące do styczników, przekaźników lub PLC – precyzyjne przełączanie obwodów sterowniczych 250 V AC/DC.
• Sygnalizacja optyczna (z żarówką BA9s) w panelach operatorskich – wizualne potwierdzenie pracy urządzenia.
• Automatyka budynkowa – przyciski i sygnalizatory w szafach sterowniczych oraz na pulpitach operatorskich.

Wskazówki Montażowe

Montaż korpusu przycisku powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie montuje się w otworze o średnicy 22 mm na panelu lub szynie (docelowo z adapterem). Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do obciążenia prądowego. Nie przekraczać dopuszczalnych parametrów znamionowych.

FAQ

• Czy korpus przycisku jest podświetlany? Sam korpus (ZB4BW065) nie posiada wbudowanego źródła światła, ale jest przystosowany do współpracy z żarówką BA9s – po jej zainstalowaniu uzyskuje się podświetlenie sygnalizatora.
• Jaki stopień ochrony ma ten moduł? Korpus posiada stopień ochrony IP20, co oznacza ochronę przed dotykiem palcami oraz przed ciałami stałymi o średnicy powyżej 12,5 mm. Nie jest odporny na wilgoć – należy stosować go wewnątrz suchych pomieszczeń (np. w szafie sterowniczej).
• Jaki tryb pracy mają styki? Styki 1NO + 1NC działają w trybie przełącznym – zestaw zwierny (NO) załącza obwód po naciśnięciu, a rozwierny (NC) go rozłącza. Działają w sposób chwilowy (monostabilny) przy standardowym zastosowaniu z przyciskiem.
