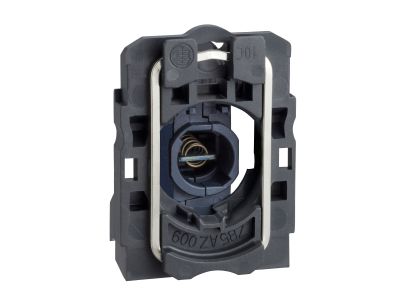

Korpus przycisku bez żarówki 250V Harmony XB5 | ZB5AV6 Schneider Electric

Opis i Kluczowe Cechy

Korpus przycisku ZB5AV6 firmy Schneider Electric z serii Harmony XB5 to modułowy element do podświetlanych przycisków i przełączników, wyposażony w integralną diodę LED BA9s i zasilany napięciem 250 V AC. Dzięki zaciskom śrubowym zapewnia pewne połączenie, a stopień ochrony IP20 chroni przed przypadkowym kontaktem z częściami pod napięciem. Kompatybilny z otworami 22 mm, umożliwia szybką wymianę i konfigurację jednostek sygnalizacyjnych.

• Napięcie zasilania 250 V AC: Umożliwia bezpośrednie podłączenie do typowych obwodów sygnalizacyjnych bez konieczności stosowania dodatkowych zasilaczy.
• Wbudowana dioda LED BA9s: Zapewnia długą żywotność i niski pobór mocy w porównaniu z tradycyjnymi żarówkami, redukując koszty eksploatacji.
• Zaciski śrubowe: Gwarantują trwałe i bezpieczne połączenie przewodów, odporne na wibracje.
• Stopień ochrony IP20: Chroni operatorów przed dotykiem elementów pod napięciem, przy zachowaniu bezpieczeństwa w rozdzielnicach i panelach.
• Szeroki zakres temperatur pracy (-40°C do 70°C): Pozwala na stosowanie w trudnych warunkach środowiskowych, od chłodni po hale przemysłowe.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada certyfikat CE. Zaprojektowany zgodnie z międzynarodowymi standardami dla aparatury sterowniczej w budownictwie i przemyśle. Dokładne numery norm nie zostały podane przez producenta – w razie potrzeby prosimy o kontakt.

Zastosowanie

Korpus ZB5AV6 przeznaczony jest do montażu w podświetlanych przyciskach i przełącznikach selekcyjnych serii Harmony XB5. Służy do sygnalizacji optycznej stanu pracy maszyn i urządzeń.

• Sygnalizacja załączania/wyłączania w panelach operatorskich maszyn przemysłowych.
• Wskazywanie alarmów i stanów awaryjnych w systemach automatyki.
• Podświetlenie przycisków w szafach sterowniczych i rozdzielnicach.
• Elementy wizualne w automatyce budynkowej (np. sygnalizacja pracy wentylacji).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Korpus przeznaczony jest do montażu w otworze panelu o średnicy 22 mm, zabezpieczany nakrętką z tyłu. Dokręcanie zacisków śrubowych należy wykonać z zalecanym momentem (zgodnie z dokumentacją producenta). Przekrój przewodów dobrać do prądu obciążenia – w przypadku diody LED jest on minimalny, ale należy kierować się ogólnymi zasadami. Po montażu sprawdzić poprawność połączeń i izolację.

FAQ

• Czy ten korpus ma wbudowaną diodę LED? Tak, korpus ZB5AV6 wyposażony jest w integralną diodę LED BA9s, zasilaną napięciem 250 V AC. Nie wymaga zewnętrznej żarówki.
• Jaki jest stopień ochrony? Stopień ochrony wynosi IP20, co oznacza ochronę przed dotykiem palcami i ciałami stałymi o średnicy powyżej 12,5 mm. Produkt należy montować w obudowie o wyższym IP, jeśli wymaga tego środowisko.
• Z jakimi przyciskami współpracuje ten korpus? Korpus jest kompatybilny z przyciskami i przełącznikami selekcyjnymi serii Harmony XB5 z otworem montażowym 22 mm. Można go stosować z modułami stykowymi i innymi akcesoriami tej serii.
