Korpus przycisku 2NO mocowany śrubami, Harmony XB4 | ZB4BZ103 Schneider Electric

Opis i Kluczowe Cechy

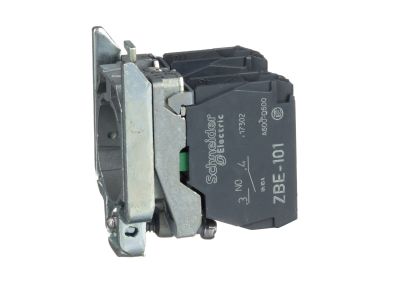

Korpus mocujący Schneider Electric z serii Harmony XB4, o oznaczeniu katalogowym ZB4BZ103, stanowi fundament dla profesjonalnych systemów sterowania i sygnalizacji. Produkt ten składa się z wytrzymałego metalowego kołnierza mocującego oraz fabrycznie zamontowanych bloków styków, co znacząco skraca czas prefabrykacji pulpitów sterowniczych. Wyposażenie w dwa styki normalnie otwarte (2 x NO) pozwala na realizację złożonych funkcji sterowniczych w obwodach automatyki przemysłowej.

• Chromowana metalowa ramka: Zapewnia wyjątkową odporność mechaniczną oraz estetyczny wygląd, charakterystyczny dla serii XB4, dedykowanej do najcięższych warunków przemysłowych.
• Wysoka trwałość mechaniczna: Projektowana żywotność na poziomie 1 000 000 cykli łączeniowych gwarantuje niezawodność instalacji i minimalizuje koszty związane z konserwacją oraz przestojami maszyn.
• Zaciski śrubowe: Zastosowanie sprawdzonych zacisków śrubowych umożliwia pewne i trwałe połączenie przewodów, co jest kluczowe w środowiskach narażonych na wibracje.
• Szeroki zakres temperatur: Możliwość pracy w ekstremalnych warunkach od -40°C do +70°C sprawia, że korpus znajduje zastosowanie zarówno w chłodniach, jak i w pobliżu procesów generujących wysokie temperatury.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości. Posiada stopień ochrony IP20, co oznacza skuteczną ochronę operatorów przed przypadkowym dotknięciem części pod napięciem (zgodnie z normą IEC 60529). Modularna konstrukcja systemu Harmony XB4 spełnia międzynarodowe standardy dotyczące aparatury sterowniczej niskiego napięcia, co potwierdza certyfikacja Schneider Electric jako lidera branży elektro-technicznej.

Zastosowanie

Korpus ZB4BZ103 jest uniwersalną jednostką bazową, która po doposażeniu w odpowiednią głowicę (przycisk kryty, wystający, przełącznik piórkowy) tworzy kompletny element sterowniczy. Idealnie sprawdza się w:

• Pulpitach sterowniczych maszyn produkcyjnych i linii montażowych.
• Szafach rozdzielczych w sektorze energetycznym i budownictwie komercyjnym.
• Systemach transportu bliskiego i logistyki magazynowej.
• Aplikacjach wymagających wysokiej odporności na udary mechaniczne i trudne warunki środowiskowe.

Wskazówki Montażowe

Montaż korpusu jest intuicyjny dzięki modułowej budowie serii Harmony. Aby zapewnić optymalne działanie, należy postępować zgodnie z poniższymi wytycznymi:

• Montaż głowicy: Należy osadzić wybraną głowicę serii XB4 w otworze montażowym o średnicy 22 mm, a następnie zatrzasnąć na niej korpus ZB4BZ103.
• Dokręcanie zacisków: Zaleca się stosowanie odpowiedniego momentu dokręcania dla śrub zaciskowych, aby zapewnić stabilny styk elektryczny bez ryzyka uszkodzenia gwintu.
• Przekrój przewodów: Zaciski są przystosowane do przewodów sztywnych i giętkich (z tulejkami lub bez), co pozwala na elastyczne dopasowanie do projektu instalacji.
• Serwisowanie: Dzięki prostej konstrukcji, wymiana pojedynczego bloku styków nie wymaga demontażu całego korpusu z panelu.

FAQ

1. Czy korpus zawiera już styki w zestawie?
Tak, model ZB4BZ103 jest dostarczany jako kompletny zespół mocujący z fabrycznie zamontowanymi dwoma blokami styków NO (normalnie otwartych).

2. Czy ten korpus pasuje do głowic plastikowych z serii XB5?
Nie, korpus ZB4BZ103 jest dedykowany do metalowej serii Harmony XB4. Dla serii plastikowej należy wybrać odpowiednie korpusy z serii XB5.

3. Jaki jest stopień ochrony tego elementu?
Korpus posiada stopień ochrony IP20 od strony zacisków, co zapewnia bezpieczeństwo przed dotykiem palcem. Ostateczny stopień ochrony całego przycisku (np. IP66) zależy od zastosowanej głowicy montowanej od frontu panelu.
