Korpus przycisku 1NZ mocowany śrubami, Harmony XB4 | ZB4BZ102 Schneider Electric

Opis i Kluczowe Cechy

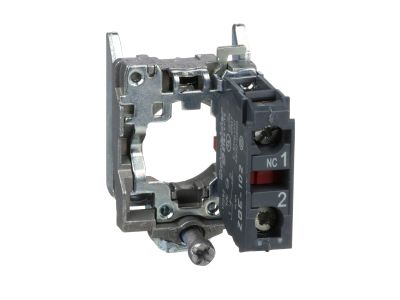

Korpus mocujący Schneider Electric z serii Harmony XB4, o oznaczeniu katalogowym ZB4BZ102, stanowi fundament dla profesjonalnych systemów sterowania i sygnalizacji. Jest to kompletny podzespół składający się z metalowego kołnierza mocującego oraz fabrycznie zamontowanego bloku stykowego o konfiguracji 1NZ (styk normalnie zamknięty). Dzięki zastosowaniu wysokiej jakości stopu metalu, korpus charakteryzuje się wyjątkową odpornością mechaniczną oraz stabilnością montażu, co jest kluczowe w wymagających środowiskach przemysłowych.

• Konfiguracja styków: 1 x NC (styk rozwierny) zapewniający pewne rozłączenie obwodu.
• Materiał wykonania: Wytrzymały metalowy kołnierz gwarantujący długowieczność i odporność na wibracje.
• Zakres temperatur: Szerokie spektrum pracy od -40°C do +70°C pozwala na bezawaryjne działanie w skrajnych warunkach termicznych.
• Modułowość: System Harmony XB4 umożliwia szybkie i łatwe dołączenie dedykowanej głowicy przycisku lub przełącznika, tworząc gotowy do pracy element sterowniczy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do zastosowań profesjonalnych. Seria Harmony XB4 spełnia wymagania normy IEC 60947-5-1, co gwarantuje odpowiednie parametry elektryczne i bezpieczeństwo użytkowania w obwodach sterowniczych. Metalowa konstrukcja wspiera zachowanie wysokiego stopnia ochrony IP (zależnie od zastosowanej głowicy) oraz odporności na uderzenia mechaniczne zgodnie z klasyfikacją IK.

Zastosowanie

Korpus ZB4BZ102 znajduje szerokie zastosowanie w budowie maszyn, szaf sterowniczych oraz pulpitów operatorskich. Dzięki swojej uniwersalności jest idealnym rozwiązaniem dla:

• Przemysłu ciężkiego i przetwórczego, gdzie wymagana jest wysoka odporność mechaniczna.
• Systemów automatyki budynkowej i przemysłowej do realizacji funkcji zatrzymania lub sterowania procesami.
• Aplikacji zewnętrznych narażonych na niskie i wysokie temperatury otoczenia.
• Modernizacji istniejących paneli sterowniczych opartych na standardzie średnicy montażowej 22 mm.

Wskazówki Montażowe

Montaż korpusu jest intuicyjny i zaprojektowany z myślą o oszczędności czasu instalatora. Korpus mocowany jest w otworze o standardowej średnicy 22 mm. Blok stykowy jest już zintegrowany z kołnierzem, co eliminuje ryzyko błędnego złożenia podzespołów. Przewody elektryczne należy podłączyć do zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapewnia trwały styk elektryczny i odporność na poluzowanie pod wpływem drgań. Po zamontowaniu korpusu na panelu, wystarczy zatrzasnąć wybraną głowicę z serii XB4, aby uzyskać pełną funkcjonalność.

FAQ

• Czy ten korpus zawiera już styk? Tak, produkt jest dostarczany z jednym fabrycznie zamontowanym blokiem stykowym 1NZ (NC).
• Czy mogę do tego korpusu dołożyć dodatkowe styki? Tak, modułowa konstrukcja serii Harmony XB4 pozwala na rozbudowę o kolejne bloki stykowe w zależności od potrzeb aplikacji.
• Z jakimi głowicami współpracuje ten korpus? Korpus jest kompatybilny ze wszystkimi metalowymi głowicami przycisków i przełączników z serii Schneider Electric Harmony XB4.
• Jaka jest średnica montażowa? Produkt jest przeznaczony do standardowych otworów montażowych o średnicy 22 mm.
