Korpus przycisku 1NO mocowany śrubami, Harmony XB4 | ZB4BZ101 Schneider Electric

Opis i Kluczowe Cechy

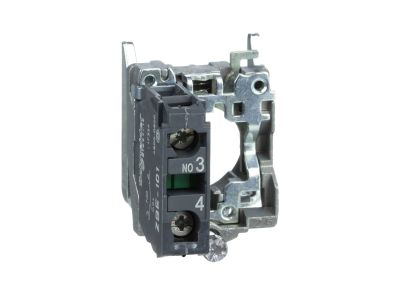

Korpus mocujący Schneider Electric z serii Harmony XB4, o oznaczeniu katalogowym ZB4BZ101, stanowi fundament dla profesjonalnych systemów sterowania i sygnalizacji. Jest to kompletny zespół montażowy składający się z metalowego kołnierza mocującego oraz jednego bloku stykowego typu NO (normalnie otwarty). Dzięki zastosowaniu wysokiej jakości stopu metalu, korpus charakteryzuje się wyjątkową sztywnością mechaniczną oraz odpornością na trudne warunki przemysłowe. Mechanizm mocowania śrubowego gwarantuje pewne osadzenie elementu w otworze montażowym o standardowej średnicy 22 mm, eliminując ryzyko poluzowania się komponentu pod wpływem wibracji maszynowych.

• Konstrukcja modułowa: Umożliwia szybkie połączenie z dowolną głowicą serii Harmony XB4, co pozwala na tworzenie spersonalizowanych przycisków i przełączników.
• Wysoka odporność termiczna: Szeroki zakres temperatur pracy od -40°C do +70°C sprawia, że urządzenie doskonale radzi sobie zarówno w chłodniach, jak i w pobliżu procesów generujących duże ilości ciepła.
• Trwałość styków: Zastosowany blok stykowy 1NO zapewnia precyzyjne przełączanie sygnałów sterujących w obwodach automatyki.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do zastosowań profesjonalnych i przemysłowych. Seria Harmony XB4 spełnia wymagania normy IEC 60947-5-1, dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Metalowy korpus zapewnia doskonałą ciągłość elektryczną dla celów uziemienia, co jest kluczowe dla zachowania bezpieczeństwa obsługi zgodnie z dyrektywami niskonapięciowymi (LVD).

Zastosowanie

Korpus ZB4BZ101 znajduje szerokie zastosowanie w sektorze przemysłowym oraz infrastrukturalnym. Jest idealnym rozwiązaniem dla:

• Budowy maszyn (OEM): Jako element paneli sterowniczych w obrabiarkach, liniach pakujących i transporterach.
• Prefabrykacji szaf sterowniczych: Dzięki łatwemu montażowi i wysokiej niezawodności jest preferowanym wyborem dla integratorów systemów automatyki.
• Przemysłu ciężkiego: Metalowa konstrukcja wytrzymuje udary mechaniczne występujące w zakładach metalurgicznych czy kopalniach.
• Systemów HVAC: Odporność na skrajne temperatury pozwala na montaż w zewnętrznych szafach sterowniczych.

Wskazówki Montażowe

Instalacja korpusu Harmony XB4 jest intuicyjna, jednak wymaga zachowania standardów technicznych dla zapewnienia długowieczności układu. Korpus należy osadzić w otworze o średnicy 22,5 mm. Śruby mocujące kołnierz powinny zostać dokręcone z odpowiednim momentem, aby zapewnić stabilność bez ryzyka odkształcenia metalu. Przewody elektryczne należy podłączyć do zacisków śrubowych bloku stykowego, dbając o odpowiednie odizolowanie końcówek. Zaleca się stosowanie tulejek zaciskowych na przewodach typu linka, co zwiększa pewność styku i zapobiega utlenianiu się miedzi.

FAQ

• Czy do tego korpusu można dołożyć dodatkowe styki? Tak, konstrukcja kołnierza serii XB4 pozwala na montaż dodatkowych bloków stykowych (ZBE), co umożliwia rozbudowę konfiguracji o kolejne obwody NO lub NC.
• Czy korpus pasuje do głowic plastikowych z serii XB5? Nie, korpus ZB4BZ101 jest dedykowany do metalowych głowic serii Harmony XB4. Dla serii plastikowej należy stosować dedykowane korpusy z tworzywa.
• Jaki jest stopień ochrony tego elementu? Stopień ochrony zależy od zamontowanej głowicy, jednak sama seria XB4 po poprawnym montażu zazwyczaj oferuje IP66, IP67 lub IP69K od strony czołowej.
