Korpus przycisku 1NO+1NZ mocowany śrubami, Harmony XB4 | ZB4BZ105 Schneider Electric

Opis i Kluczowe Cechy

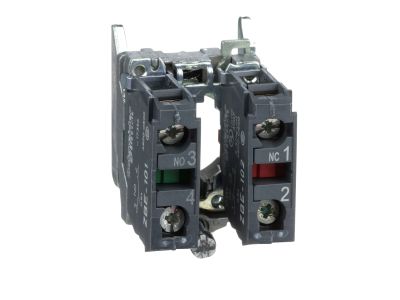

Korpus mocujący Schneider Electric z serii Harmony XB4, o oznaczeniu katalogowym ZB4BZ105, stanowi fundament dla profesjonalnych systemów sterowania i sygnalizacji. Jest to kompletna jednostka bazowa, składająca się z wytrzymałego metalowego kołnierza mocującego oraz fabrycznie zamontowanych bloków styków w konfiguracji 1 NO (normalnie otwarty) oraz 1 NC (normalnie zamknięty). Dzięki zastosowaniu wysokiej jakości stopu metalu, korpus charakteryzuje się wyjątkową odpornością mechaniczną, co jest kluczowe w trudnych warunkach przemysłowych.

• Konfiguracja styków: Zestaw zawiera jeden styk zwierny (1 NO) oraz jeden styk rozwierny (1 NC), co pozwala na jednoczesną realizację funkcji załączania i rozłączania obwodu.
• Materiał wykonania: Metalowy kołnierz zapewnia stabilne osadzenie w otworze montażowym o średnicy 22 mm i gwarantuje długowieczność nawet przy częstej eksploatacji.
• Odporność termiczna: Szeroki zakres temperatur pracy, wynoszący od -40°C do +70°C, umożliwia bezawaryjne działanie urządzenia zarówno w chłodniach, jak i w pobliżu maszyn generujących znaczne ilości ciepła.
• Modułowość: System Harmony XB4 pozwala na szybkie dołączenie dowolnej głowicy przycisku lub przełącznika z tej samej serii, tworząc kompletny element sterowniczy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach niskiego napięcia. Korpus spełnia wymagania normy IEC/EN 60947-5-1, dotyczącej aparatury sterowniczej i elementów przełączających. Dzięki certyfikacji uznanych jednostek badawczych, komponent ten może być stosowany w maszynach eksportowanych na rynki całego świata, gwarantując pełną kompatybilność z systemami automatyki przemysłowej.

Zastosowanie

Korpus ZB4BZ105 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budowie szaf sterowniczych, pulpitów operatorskich oraz paneli kontrolnych maszyn. Jest idealnym rozwiązaniem dla:

• Przemysłu ciężkiego i maszynowego, gdzie wymagana jest wysoka odporność na wibracje i uderzenia.
• Systemów HVAC i automatyki budynkowej, dzięki odporności na skrajne temperatury otoczenia.
• Linii produkcyjnych i montażowych, jako element przycisków start/stop lub sterowania procesowego.
• Infrastruktury energetycznej, wymagającej niezawodnych komponentów o długim cyklu życia.

Wskazówki Montażowe

Montaż korpusu Harmony XB4 jest intuicyjny i zaprojektowany z myślą o oszczędności czasu instalatora. Korpus mocowany jest w standardowym otworze o średnicy 22 mm. Blok styków jest już wstępnie zamontowany na kołnierzu, co eliminuje ryzyko błędów przy składaniu komponentów. Zaciski śrubowe zostały zaprojektowane tak, aby zapewnić pewne trzymanie przewodów; zaleca się stosowanie odpowiedniego momentu dokręcania zgodnie z dokumentacją techniczną, co zapobiega luzowaniu się połączeń pod wpływem drgań. Po osadzeniu korpusu w panelu, wystarczy zatrzasnąć wybraną głowicę napędu, aby uzyskać pełną funkcjonalność.

FAQ

1. Czy do tego korpusu można dołożyć dodatkowe bloki styków?
Tak, konstrukcja kołnierza serii Harmony XB4 pozwala na rozbudowę o dodatkowe bloki styków pomocniczych, o ile pozwala na to głębokość szafy sterowniczej i specyfikacja danej głowicy.

2. Czy korpus jest odporny na korozję?
Tak, metalowy kołnierz jest poddawany procesom galwanizacji, co zapewnia wysoką odporność na korozję i czynniki zewnętrzne występujące w środowisku przemysłowym.

3. Jakie przewody można podłączyć do zacisków śrubowych?
Zaciski śrubowe są przystosowane do przewodów sztywnych (drut) oraz giętkich (linka) z tulejkami izolowanymi, zapewniając stabilny styk elektryczny i minimalną rezystancję przejścia.
