Korpus przycisku 1NO+12NZ mocowany śrubami Harmony XB4 | ZB4BZ141 Schneider Electric

Opis i Kluczowe Cechy

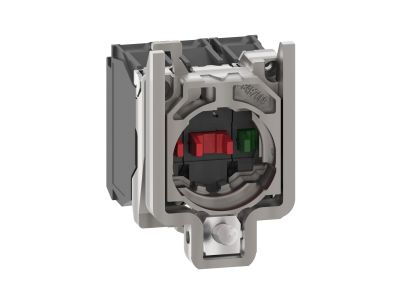

Korpus mocujący Schneider Electric z serii Harmony XB4, o oznaczeniu katalogowym ZB4BZ141, stanowi fundament profesjonalnych systemów sterowania i sygnalizacji. Jest to kompletny zespół montażowy składający się z metalowego kołnierza oraz fabrycznie zamontowanych bloków styków w konfiguracji 1NO (normalnie otwarty) oraz 2NC (normalnie zamknięte). Wykorzystanie chromowanej metalowej ramki gwarantuje nie tylko estetyczny wygląd, ale przede wszystkim wyjątkową odporność mechaniczną i sztywność konstrukcji, co jest kluczowe w wymagających środowiskach przemysłowych.

• Konfiguracja styków: Zespół wyposażony jest w jeden styk zwierny (NO) oraz dwa styki rozwierne (NC), co pozwala na realizację złożonych funkcji sterowniczych i bezpieczeństwa w jednym punkcie montażowym.
• Trwałość mechaniczna: Produkt został zaprojektowany z myślą o intensywnej eksploatacji, oferując trwałość na poziomie 1 000 000 cykli łączeniowych, co minimalizuje koszty serwisowe i przestoje maszyn.
• Bezpieczeństwo: Stopień ochrony IP20 zapewnia skuteczną ochronę operatorów przed przypadkowym dotknięciem części pod napięciem, zgodnie z rygorystycznymi normami bezpieczeństwa elektrycznego.
• Zaciski śrubowe: Zastosowanie solidnych zacisków śrubowych umożliwia pewne i trwałe połączenie przewodów, odporne na wstrząsy i wibracje występujące w otoczeniu pracujących maszyn.

Zgodność z Normami

Produkt Schneider Electric Harmony XB4 został zaprojektowany i przetestowany pod kątem zgodności z międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację IP20, co definiuje jego odporność na dostęp do części niebezpiecznych palcem oraz ochronę przed ciałami obcymi o średnicy powyżej 12,5 mm. Metalowa konstrukcja kołnierza zapewnia doskonałą ciągłość elektryczną i mechaniczną, co jest niezbędne w systemach wymagających uziemienia elementów sterowniczych.

Zastosowanie

Dzięki szerokiemu zakresowi temperatur pracy, wynoszącemu od -40°C do aż 70°C, korpus ZB4BZ141 znajduje zastosowanie w najbardziej zróżnicowanych warunkach – od chłodni przemysłowych po gorące hale produkcyjne. Jest to idealne rozwiązanie dla:

• Producentów maszyn (OEM) budujących pulpity sterownicze.
• Integratorów systemów automatyki przemysłowej.
• Służb utrzymania ruchu modernizujących istniejące linie technologiczne.
• Szaf sterowniczych i rozdzielnic niskiego napięcia, gdzie wymagana jest wysoka niezawodność łączeniowa.

Wskazówki Montażowe

Montaż korpusu Harmony XB4 jest intuicyjny dzięki modułowej budowie. Aby uzyskać pełną funkcjonalność, należy do korpusu ZB4BZ141 dobrać odpowiednią głowicę przycisku lub przełącznika z serii XB4. Proces instalacji obejmuje:

• Osadzenie głowicy w otworze montażowym o standardowej średnicy 22 mm.
• Zatrzaśnięcie korpusu z blokami styków na tylnej części głowicy.
• Dokręcenie śruby zabezpieczającej na kołnierzu, co zapewnia stabilne przyleganie do pulpitu.
• Podłączenie przewodów do zacisków śrubowych – zaleca się stosowanie odpowiednich tulejek kablowych dla zapewnienia optymalnego styku i ochrony miedzianych żył przed rozwarstwieniem.

FAQ

1. Czy korpus zawiera już bloki styków?
Tak, model ZB4BZ141 jest dostarczany jako kompletny zespół z zamontowanymi blokami styków 1NO i 2NC oraz kołnierzem mocującym.

2. Czy mogę wymienić pojedynczy blok styków w tym korpusie?
Tak, modułowa konstrukcja serii Harmony XB4 pozwala na łatwą wymianę lub dołożenie dodatkowych bloków styków, co znacznie ułatwia serwisowanie i modyfikację układu sterowania.

3. Z jakimi głowicami współpracuje ten korpus?
Korpus jest w pełni kompatybilny ze wszystkimi metalowymi głowicami serii Harmony XB4 o średnicy 22 mm, w tym z przyciskami płaskimi, wystającymi, dłoniowymi oraz przełącznikami.
