Korpus przełącznika krokowego 1-bieg 45st. 12A Fi-22mm | K1E005N Schneider Electric

Opis i Kluczowe Cechy

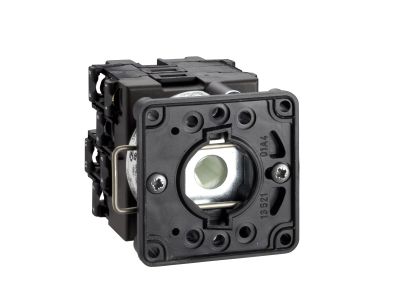

Korpus przełącznika krokowego K1E005N z serii Harmony K to 1-biegowy łącznik krzywkowy o kącie przełączania 45°, przeznaczony do montażu przedniego w otworze o średnicy 22 mm. Jego znamionowy prąd cieplny Ith wynosi 12 A, co gwarantuje bezpieczną pracę w typowych obwodach sterowania bez ryzyka przegrzania styków. Konstrukcja obejmuje bloki styków oraz płytkę mocującą, a maskownica wykonana jest z tworzywa sztucznego.

• Znamionowy prąd cieplny Ith = 12 A: Pozwala na bezpieczne przewodzenie prądu w obwodach o umiarkowanym obciążeniu, np. sterowanie oświetleniem lub silnikami małej mocy.
• 1 biegun (1P): Umożliwia przełączanie jednego obwodu, idealny do prostych aplikacji włącz/wyłącz lub przełączania źródła zasilania.
• 5 położeń łączeniowych (0° – 45° – 90° – 135° – 180°): Daje elastyczność w konfiguracji sekwencji sterowania, np. wybór różnych stopni jasności lub prędkości.
• Montaż przedni w otworze 22 mm: Ułatwia instalację w standardowych panelach i puszkach bez konieczności demontażu innych elementów.
• Materiał maskownicy – tworzywo sztuczne: Lekka i odporna na zabrudzenia obudowa, odpowiednia do zastosowań wewnątrz rozdzielnic i pulpitów.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. W przypadku szczegółowych wymagań normatywnych zaleca się konsultację z dokumentacją techniczną producenta.

Zastosowanie

Przełącznik krokowy K1E005N sprawdza się w aplikacjach wymagających wielopozycyjnego sterowania w małych obwodach. Dzięki prostocie montażu i niezawodności chętnie stosowany jest w instalacjach przemysłowych i budynkowych.

• Sterowanie oświetleniem z możliwością wyboru kilku stopni jasności (np. 0%, 25%, 50%, 75%, 100%).
• Przełączanie prędkości wentylatorów lub silników małej mocy (np. wentylacja, pompy).
• Wybór źródła sygnału lub trybu pracy w pulpitach operatorskich i szafach sterowniczych.
• Realizacja sekwencji logicznych w układach automatyki budynkowej (np. harmonogramy dla rolet, bram).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Przełącznik przeznaczony jest do montażu w otworze o średnicy 22 mm (panel przedni). Połączenia elektryczne wykonać zgodnie z dokumentacją producenta, dobierając przekrój przewodów odpowiedni do prądu Ith = 12 A. Moment dokręcania zacisków należy sprawdzić w karcie katalogowej. Urządzenie nie wymaga dodatkowego chłodzenia – chłodzenie konwekcyjne jest zapewnione w typowych warunkach pracy.

FAQ

• Czy przełącznik posiada podświetlenie LED? Produkt nie zawiera wbudowanego podświetlenia. W razie potrzeby można zastosować zewnętrzny wskaźnik LED montowany w tym samym otworze (o średnicy 22 mm) – należy upewnić się co do kompatybilności elektrycznej i mechanicznej.
• Jaki jest stopień ochrony IP? W dostarczonych danych nie podano stopnia ochrony. W typowych aplikacjach wewnątrz rozdzielnic przyjmuje się IP20 (ochrona przed dotknięciem palcem). Do pracy w środowisku wilgotnym lub zapylonym wymagana jest dodatkowa obudowa.
• Jaki jest tryb pracy styku – czy to przełącznik krok po kroku? Tak, jest to przełącznik krokowy (łącznik krzywkowy) z sekwencyjnym przełączaniem pozycji. Po każdym obrocie wałka o 45° zmieniany jest stan styków, co umożliwia realizację sekwencji włącz/wyłącz lub multiplekserów. Nie jest to przełącznik bistabilny (on/off), a wielopozycyjny.
