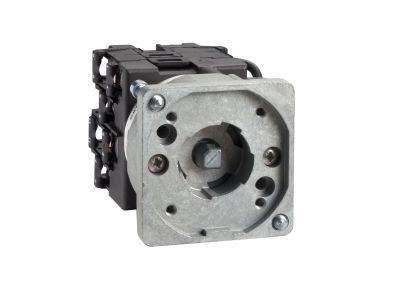

Korpus przełącznika Harmony K1P, 12A | K1D004NX Schneider Electric

Opis i Kluczowe Cechy

Korpus przełącznika Harmony K1P (symbol K1D004NX) firmy Schneider Electricder Electric to podstawowy element do budowy łączników sterowniczych w systemie Harmony. Przeznaczony do pracy przy prądzie znamionowym 12A, co gwarantuje bezpieczną pracę w obwodach sterowniczych o umiarkowanym obciążeniu.

• Prąd znamionowy 12A: Umożliwia bezpieczne sterowanie odbiornikami bez ryzyka przegrzania styków w typowych aplikacjach przemysłowych.
• Seria Harmony K1P: Zapewnia kompatybilność z bogatą gamą modułów sterowniczych, przycisków, lamp i osłon, umożliwiając elastyczne konfigurowanie paneli sterowniczych.
• Korpus (obudowa): Stanowi solidną podstawę do montażu elementów łącznikowych, zapewniając mechaniczną wytrzymałość i trwałość.
• Montaż na płytę czołową (panel): Przeznaczony do instalacji w puszkach sterowniczych i pulpitach operatorskich (wymaga osobnego wycięcia).

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach niskiego napięcia. Dokładne normy należy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Korpus przełącznika Harmony K1P znajduje zastosowanie wszędzie tam, gdzie niezbędne jest niezawodne sterowanie ręczne w maszynach, liniach produkcyjnych oraz systemach automatyki budynkowej.

• Budowa przycisków sterowniczych jedno- i dwufunkcyjnych (po dodaniu modułów styków i przycisku).
• Tworzenie przełączników trybów pracy (np. ręczny/automatyczny) z wykorzystaniem modułów krzywkowych.
• Element systemów sygnalizacji i sterowania w przemyśle, w tym na stanowiskach operatorskich.
• Zastosowania w automatyce budynkowej (np. sterowanie oświetleniem, roletami) po odpowiednim doborze modułów.

Wskazówki Montażowe

Montaż korpusu przełącznika (i całego zestawu) powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów należy dobrać do prądu znamionowego. Moment dokręcania zacisków – według danych na obudowie lub w karcie katalogowej. Korpus montuje się w wycięciu w płycie czołowej (panel) o odpowiednich wymiarach (szczegóły w dokumentacji).

FAQ

• Jaki jest stopień ochrony IP korpusu? W danych producenta brak podanych parametrów IP. Korpus jest elementem systemu, a końcowy stopień ochrony zależy od zastosowanej osłony i uszczelnienia. W typowych aplikacjach wnętrzowych przyjmuje się co najmniej IP20 po zamontowaniu osłony.
• Czy korpus zawiera styki elektryczne? Nie, korpus jest elementem mechanicznym. Styki (np. zwierne, rozwierne) oraz moduły łączeniowe należy dobrać osobno zgodnie z potrzebną konfiguracją.
• Jakie jest napięcie znamionowe? Producent nie podał napięcia znamionowego dla samego korpusu. Napięcie dopuszczalne zależy od zastosowanych modułów styków i osprzętu. Należy je dobrać zgodnie z wymaganiami obwodu.
