Korpus przełącznika 3P 90st 20A Fi-22mm | K2C003H Schneider Electric

Opis i Kluczowe Cechy

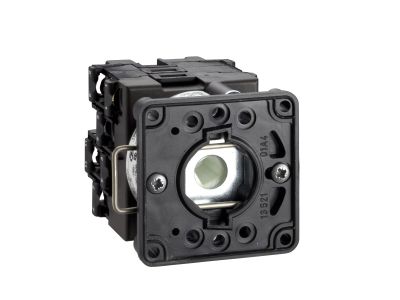

Korpus przełącznika krzywkowego K2C003H z gamy Harmony K firmy Schneider Electricder Electric. Urządzenie 3-biegunowe (3P) o znamionowym prądzie cieplnym Ith = 20 A, z kątem obrotu 90° i otworem montażowym Ø22 mm. Przeznaczony do pracy jako łącznik krzywkowy w przednim montażu na panelu.

• Znamionowy prąd cieplny Ith = 20 A: Zapewnia bezpieczną pracę w obwodach o obciążeniu do 20 A bez ryzyka przegrzania styków, odpowiedni do sterowania silnikami, nagrzewnicami i innymi odbiornikami.
• Konfiguracja biegunów 3P (3-biegunowa): Umożliwia jednoczesne przełączanie trzech faz w instalacjach trójfazowych, co upraszcza schematy połączeń i zwiększa niezawodność.
• Kąt obrotu 90° (0°-90°): Wyraźne, mechaniczne położenia przełączania zapewniają pewną identyfikację stanu pracy (0° – wyłączone, 90° – włączone) – typowe dla przełączników krzywkowych.
• Otwór montażowy Ø22 mm: Standardowy wymiar w przemyśle, kompatybilny z większością obudów i paneli sterowniczych, ułatwia szybki montaż.
• Materiał maskownicy z tworzywa sztucznego: Lekka i wytrzymała konstrukcja odporna na czynniki środowiskowe w typowych warunkach przemysłowych.

Zgodność z Normami

Dane producenta nie podają konkretnych norm. Produkt zgodny z ogólnymi wymaganiami europejskimi dla łączników krzywkowych, oznaczony znakiem CE. Zaleca się stosowanie zgodnie z dokumentacją techniczną.

Zastosowanie

Korpus przełącznika krzywkowego K2C003H znajduje zastosowanie tam, gdzie wymagane jest ręczne przełączanie obwodów trójfazowych o prądzie do 20 A.

• Sterowanie silnikami elektrycznymi (np. wentylatory, pompy) – przełączanie załącz/wyłącz.
• Przełączanie obwodów grzewczych i oświetleniowych w instalacjach przemysłowych.
• Jako element rozdzielnic sterowniczych do wyboru trybów pracy maszyn.
• W automatyce budynkowej do ręcznego załączania odbiorników w szafach sterowniczych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przełącznik montowany jest w wycięciu panelu o średnicy 22 mm od strony przedniej. Należy użyć dostarczonej płytki mocującej i bloków styków. Przekrój przewodów dobrać zgodnie z obciążalnością prądową dla 20 A. Moment dokręcania zacisków oraz szczegóły połączeń – według dokumentacji producenta.

FAQ

• Czy ten korpus przełącznika jest przystosowany do podświetlenia LED? Dostarczone dane nie zawierają informacji o podświetleniu. Przełącznik nie posiada wbudowanego źródła światła; ewentualne oświetlenie wymaga dodatkowych modułów.
• Jaki stopień ochrony IP ma ten przełącznik? Producent nie podaje stopnia ochrony. Standardowo dla aparatury montowanej w rozdzielnicach przyjmuje się IP20 w obudowie. Należy sprawdzić dokumentację.
• Jaki jest tryb pracy styków – zwierny czy rozwierny? Przełącznik krzywkowy K2C003H działa jako łącznik (zwierny) w położeniu 90°; w położeniu 0° styki są rozwarte. Konfiguracja styków zależy od bloków styków użytych w zestawie.
