Korpus pośredni do przycisków sterowniczych SP22 | SP22-6625\P01 Spamel

Opis i Kluczowe Cechy

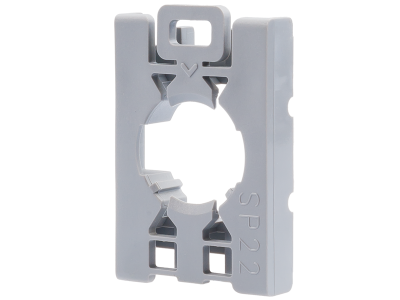

Korpus pośredni oznaczony symbolem SP22-6625\P01 przeznaczony jest do zabudowy przycisków sterowniczych oraz lampek sygnalizacyjnych w otworach o średnicy 22,3 mm. Zapewnia solidne mocowanie w pulpitach sterowniczo-sygnalizacyjnych, korpusach maszyn i urządzeń. Stopień ochrony IP65 gwarantuje odporność na wnikanie kurzu oraz wilgoci, co umożliwia pracę w trudnych warunkach przemysłowych i zewnętrznych.

• Montaż w otworze 22,3 mm: uniwersalne pasowanie do standardowych otworów w panelach i puszkach, co ułatwia integrację z istniejącymi instalacjami.
• Stopień ochrony IP65: wysoka odporność na kurz i strugi wody – korpus sprawdza się w halach produkcyjnych, na zewnątrz oraz w wilgotnym środowisku.
• Kompatybilność z serią SP22 i ST22: dedykowany do przycisków sterowniczych i lampek sygnalizacyjnych tych serii, zapewnia pewny montaż i szczelność.
• Wytrzymała konstrukcja: zaprojektowana do pracy w warunkach wibracji i obciążeń mechanicznych typowych dla maszyn przemysłowych.
• Łatwy montaż: korpus umożliwia szybkie włożenie i zamocowanie elementów bez konieczności stosowania dodatkowych narzędzi specjalistycznych.

Zgodność z Normami

Korpus pośredni SP22-6625\P01 spełnia wymagania dyrektyw europejskich i posiada oznakowanie CE. Jest zgodny ze standardami branżowymi dla elementów sterowniczych stosowanych w przemyśle, co potwierdza jego niezawodność i bezpieczeństwo użytkowania.

Zastosowanie

Korpus przeznaczony jest do montażu w panelach sterowniczych i maszynach, gdzie wymagana jest wysoka szczelność oraz odporność na warunki środowiskowe. Znajduje zastosowanie w:

• Pulpitach sterowniczo-sygnalizacyjnych w halach produkcyjnych i magazynach.
• Korpusach maszyn i urządzeń narażonych na kurz, wilgoć lub opryski wodne.
• Instalacjach zewnętrznych (roboty publiczne, infrastruktura) wymagających klasy ochrony IP65.
• Systemach automatyki budynkowej i przemysłowej, gdzie stosuje się przyciski sterownicze i lampki sygnalizacyjne.

Wskazówki Montażowe

Montaż korpusu pośredniego oraz elementów sterowniczych powinien być wykonywany wyłącznie przez personel z uprawnieniami SEP (do 1 kV) z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od obwodu. Korpus montuje się w otworze o średnicy 22,3 mm, wykonanym w płycie panelu lub korpusie maszyny. Do mocowania nie są wymagane specjalistyczne narzędzia – wystarczy wcisnąć korpus i zabezpieczyć go od tyłu (zgodnie z instrukcją producenta). Zaleca się stosowanie przekładek uszczelniających jeśli otwór znajduje się w strefie podwyższonej wilgotności.

FAQ

• Jaki jest stopień ochrony korpusu SP22-6625\P01? Korpus posiada stopień ochrony IP65, co oznacza całkowitą ochronę przed wnikaniem kurzu oraz ochronę przed strugami wody (pryskami). Dzięki temu nadaje się do zastosowań wewnątrz i na zewnątrz.
• Czy korpus nadaje się do wszystkich przycisków serii SP22 i ST22? Tak, jest dedykowany do przycisków sterowniczych i lampek sygnalizacyjnych SP22 oraz ST22. Przed montażem warto jednak sprawdzić mechanizm mocowania zgodnie z dokumentacją danego elementu.
• Jaką średnicę otworu należy przygotować? Wymagany otwór ma średnicę 22,3 mm – jest to standardowy wymiar dla aparatury sterowniczej montowanej w panelach. Należy go wykonać z dokładnością do 0,1 mm dla zapewnienia szczelności.
