Korpus mocujący, styk 1n/o, Push-in Harmony XB4 | ZB4BZ1015 Schneider Electric

Opis i Kluczowe Cechy

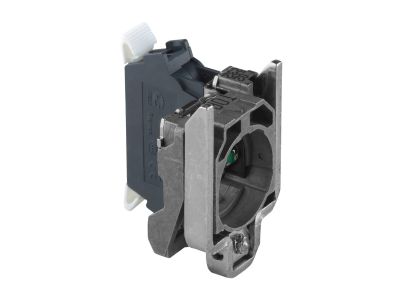

Korpus mocujący Schneider Electric z serii Harmony XB4 o numerze katalogowym ZB4BZ1015 to zaawansowane rozwiązanie konstrukcyjne dedykowane dla profesjonalnych systemów sterowania i sygnalizacji. Produkt składa się z metalowego kołnierza mocującego oraz fabrycznie zamontowanego bloku stykowego o konfiguracji 1 NO (normalnie otwarty). Kluczowym wyróżnikiem tego modelu jest zastosowanie nowoczesnej technologii zacisków sprężynowych typu Push-in, która znacząco skraca czas instalacji, eliminując konieczność okresowego dokręcania śrub i zapewniając stałą siłę docisku przewodu, co jest krytyczne w środowiskach narażonych na wibracje.

• Trwałość mechaniczna: Urządzenie zostało zaprojektowane z myślą o intensywnej eksploatacji, oferując żywotność na poziomie 1 000 000 cykli łączeniowych, co minimalizuje koszty serwisowe.
• Bezpieczeństwo: Stopień ochrony IP20 gwarantuje zabezpieczenie przed przypadkowym dotknięciem części pod napięciem palcem, co podnosi standardy BHP w miejscu pracy.
• Odporność środowiskowa: Szeroki zakres temperatur pracy od -40°C do +70°C pozwala na niezawodne działanie w ekstremalnych warunkach przemysłowych.
• Modularność: Konstrukcja pozwala na szybkie dołączenie dowolnej głowicy z serii Harmony XB4, tworząc kompletny przycisk lub przełącznik gotowy do pracy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania w instalacjach przemysłowych. Korpus spełnia wymagania normy IEC/EN 60947-5-1 dotyczącą aparatury sterowniczej i elementów przełączających. Dzięki certyfikacji IP20 oraz wysokiej odporności na wstrząsy, komponent ten jest dopuszczony do stosowania w najbardziej wymagających aplikacjach automatyki przemysłowej na całym świecie.

Zastosowanie

Korpus mocujący ZB4BZ1015 znajduje szerokie zastosowanie w budowie maszyn, szaf sterowniczych oraz pulpitów operatorskich. Jest idealnym wyborem dla branży energetycznej, spożywczej oraz automotive, gdzie liczy się niezawodność i szybkość montażu. Dzięki metalowej konstrukcji kołnierza, element ten doskonale sprawdza się w ciężkich warunkach przemysłowych, zapewniając stabilne osadzenie elementów sterowniczych w otworach montażowych o średnicy 22 mm. Technologia Push-in sprawia, że jest to preferowane rozwiązanie w systemach poddawanych ciągłym drganiom, takich jak przenośniki czy agregaty prądotwórcze.

Wskazówki Montażowe

Instalacja korpusu jest intuicyjna i nie wymaga specjalistycznych narzędzi. Aby uzyskać pełną funkcjonalność, należy:

• Osadzić wybraną głowicę serii Harmony XB4 w otworze montażowym.
• Zatrzasnąć korpus mocujący ZB4BZ1015 na tylnej części głowicy za pomocą mechanizmu blokującego.
• Podłączyć przewody do zacisków sprężynowych Push-in – wystarczy wsunąć odizolowaną końcówkę przewodu (sztywnego lub z tulejką) bezpośrednio do zacisku, aby uzyskać trwałe połączenie elektryczne.
• W przypadku przewodów linkowych bez tulejek, należy użyć śrubokręta do zwolnienia sprężyny przed wprowadzeniem żyły.

FAQ

• Czy ten korpus pasuje do plastikowych głowic serii XB5? Nie, korpus ZB4BZ1015 jest dedykowany wyłącznie do metalowej serii Harmony XB4.
• Jakie są zalety zacisków Push-in w porównaniu do śrubowych? Zaciski Push-in oferują szybszy montaż (nawet o 40%) oraz są odporne na poluzowanie pod wpływem wibracji, co eliminuje potrzebę okresowej konserwacji i dokręcania styków.
• Czy mogę dołożyć dodatkowe bloki styków do tego korpusu? Tak, modularna konstrukcja serii Harmony pozwala na rozbudowę o dodatkowe bloki styków pomocniczych, zależnie od potrzeb danej aplikacji.
